راهنمای استفاده از لیسپ
با استفاده از لیسپ ترسیم خط محور و خط مرکز در اتوکد به راحتی میتوان با انتخاب موضوعات مورد نظر، خط محور و خط مرکز را در اتوکد ترسیم کرد.
این لیسپ شامل دو کاربرد میباشد:
- ترسیم خط محور
- ترسیم خط مرکز
از لیسپ ترسیم خط محور در اتوکد برای ترسیم خط وسط، بین دو خط انتخابی استفاده میشود.
و از لیسپ ترسیم خط مرکز در اتوکد برای ترسیم خط مرکز دایره ها و کمانها استفاده میشود.
اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را مطالعه کنید.
همچنین اگر به آموزشهای حرفه ای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را مشاهده کنید.
این محصول به صورت دانلودی میباشد و پس از تکمیل خرید، در ایمیل و در پنل کاربری و بخش دانلودها (در صورت ثبت نام در سایت) قابل دانلود میباشد.
توضیحاتی در مورد لیسپ ترسیم خط محور و خط مرکز در اتوکد
برای ترسیم خط محور در اتوکدهای ورژن پایین میبایستی از دستورهای مرسوم اتوکد استفاده میکردیم.
یک خط بین دو خط مورد نظر ترسیم میکردیم.
خط ترسیم شده را به لایه مورد نظر که برای خطوط کمکی بود منتقل میکردیم.
برای ترسیم خط مرکز نیز باید با ترسیم خط، دایره را به 4 قسمت تقسیم میکردیم.
در اتوکدهای نسخه جدید دو دستور وجود دارد که یکی برای ترسیم خط محور (دستور Centerline) و دیگری برای ترسیم خط مرکز (دستور Centermark) استفاده میشود.
این دستورها کار را خیلی راحتتر کرده اند ولی ایرادهایی دارند که در قسمت بعدی به آنها میپردازیم.
روند معمولی ترسیم خط محور و خط مرکز در اتوکد
با استفاده از دستور CenterLine میتوانیم خط محور را بین دو خط انتخابی ترسیم کنیم.
و با استفاده از دستور CenterMark میتوانیم خط مرکز دایره یا کمان را ترسیم کنیم.
با استفاده از این دستورات به راحتی میتوان خط محور و خط مرکز را در اتوکد ترسیم کرد.

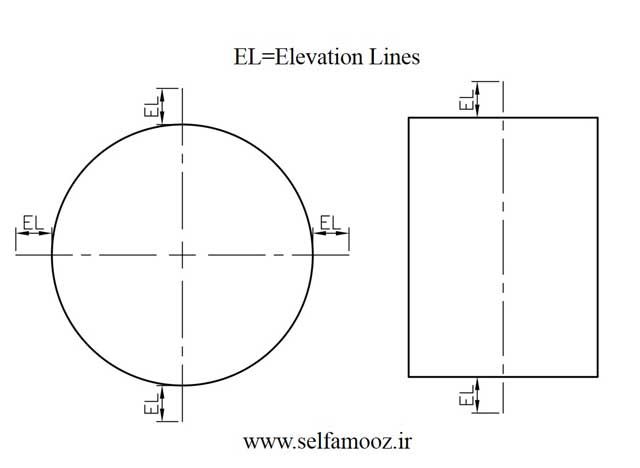

ولی با استفاده از دستور CenterLine برای ترسیم خط محور در اتوکد ، مقداری از خط محور در دو جهت کشیده میشود که نشاندهنده خط محور میباشد.
همینطور با استفاده از دستور CenterMark برای ترسیم خط مرکز در اتوکد ، مقداری از خط مرکز در چهار جهت کشیده میشود که نشاندهنده خط مرکز میباشد.
به این خطوط اضافه که از جهات مختلف کشیده میشوند، Extension Line گفته میشود.
این مقادیر به صورت پیش فرض روی عدد 0.12 ثابت میباشند.
برای تغییر این مقدار 2 راه وجود دارد:

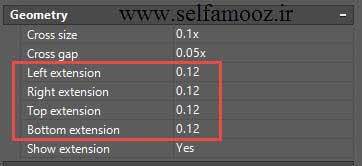

- از پنجره Properties، قسمت Geometry، مقادیری که را در تصویر زیر نشان داده شده را تغییر دهیم.
از متغیر سیستمی Centerexe استفاده میشود.
Centerexe را در خط فرمان نوشته و اجرا میکنیم و مقداری را که میخواهیم وارد میکنیم.
از این به بعد مقدار اضافی روی این عدد ثابت میشود تا موقعی که آنرا تغییر دهیم.
ولی این کارها وقتگیر است (چه تغییر دستی و چه تغییر با متغیر سیستمی).
کافیست از لیسپ ترسیم خط محور و خط مرکز در اتوکد استفاده کنیم.
بعد از اجرا با وارد کردن یک عدد به عنوان مقدار اضافی و انتخاب موضوعات مورد نظر، خط محور و خط مرکز را ترسیم میکنیم.
۱۲۱,۰۰۰ تومان
۱۰۱,۰۰۰ تومان
۱۲۱,۰۰۰ تومان
بعد از تهیه لیسپ ترسیم خط محور و خط مرکز در اتوکد چه چیزی دریافت میکنید
- فایل FAS برنامه (که شامل دو برنامه است) جهت استفاده و بارگذاری در AutoCAD
- پشتیبانی کامل تیم سِلف آموز جهت برطرف کردن ایرادهای شما عزیزان
- پاسخ به سوالات شما در رابطه با این برنامه
نکته: فایل با پسوند FAS، همان فایل لیسپ میباشد ولی برای بارگذاری و اجرای سریعتر کد گذاری شده است.
در صورتی که به یادگیری برنامه نویسی اتولیسپ در اتوکد علاقمند هستید، میتوانید کتاب آموزش اتولیسپ را تهیه کنید. این کتاب کاملترین مرجع یادگیری این زبان برنامه نویسی به زبان فارسی میباشد.
فواید استفاده از لیسپ ترسیم خط محور و خط مرکز در اتوکد
- صرفه جویی در زمان برای ترسیم
- به صفر رسیدن خطای انسانی در ترسیم
طریقه استفاده از لیسپ ترسیم خط محور و خط مرکز در اتوکد
- دستور AP را در خط فرمان نوشته و اجرا کرده و لیسپ را بارگذاری (Load) میکنیم.
- اگر بخواهیم خط مرکز دایره یا کمان را ترسیم کنیم، دستور CM را در خط فرمان نوشته و اجرا میکنیم.
پیغام زیر در خط فرمان ظاهر میشود:
Enter the Extra Measure:
مقدار اضافی را وارد کنید.
در این قسمت بسته به نوع و اندازه ترسیم، مقدار مورد نظر را وارد میکنیم.
بعد از مشخص کردن مقدار اضافی، دایره یا کمان را انتخاب میکنیم.
اگر بخواهیم خط محور را بین دو خط ترسیم کنیم، دستور CL را در خط فرمان نوشته و اجرا میکنیم.
تمام موارد مانند برنامه ترسیم خط مرکز میباشد، فقط با این تفاوت که بعد از وارد کردن مقدار اضافی، دو خطی که میخواهیم خط محور در وسط آنها ترسیم شود را انتخاب میکنیم.
