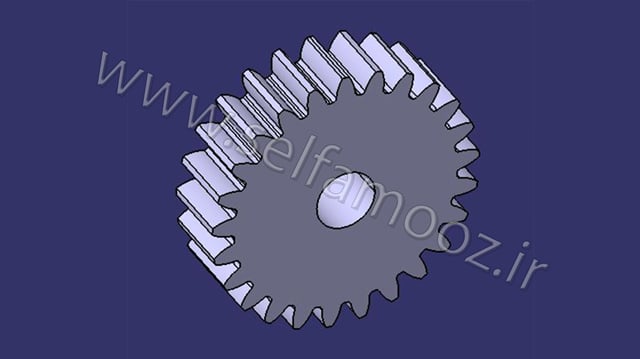

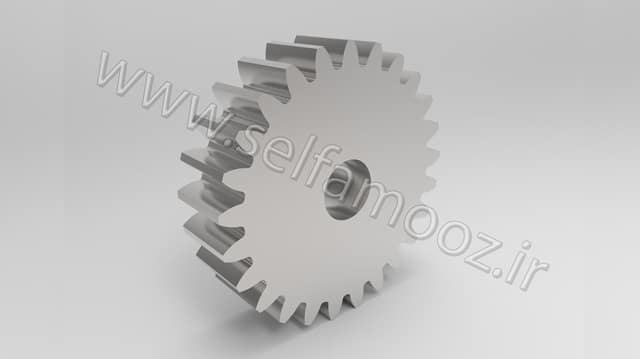

در این محصول طراحی چرخدنده ساده پارامتریک در کتیا را آموزش میدهم. این طراحی به گونه ای است که بعد از کامل شدن، با تغییر یک پارامتر، دیگر پارامترها نیز تغییر کرده و چرخدنده متناسب با بقیه ابعاد تغییر میکند.
چرخدنده ساده جزء قطعات پرکاربردیست که در مورد استفاده زیادی در مجموعه های مونتاژی دارد و اگر بخواهیم هر بار آنرا دوباره طراحی کنیم، زمان زیادی از ما میگیرد.
توضیحاتی در مورد طراحی چرخدنده ساده پارامتریک :
جهت استفاده از چرخدنده میتوانیم یا از برنامه های ترسیم چرخدنده و یا از سایتهایی که فایلهای سه بعدی در اختیار کاربران قرار میدهند، استفاده کنیم. ولی اغلب فایلهایی که از این سایتها دریافت میشود قابل ویرایش نیستند.
ولی با یادگیری طراحی چرخدنده پارامتریک میتوانیم یک چرخدنده طراحی کنیم و فقط با تغییر پارامترهای مورد نظر، قسمتهای دیگر آن به صورت خودکار تغییر میکنند.
این طراحی به گونه ایست که با تغییر تعداد دندانه، زاویه بین دو دنده، مدول و … بقیه قسمتهای آن نیز تغییر میکند.
بعد از خرید این محصول چه چیزی دریافت میکنید:
- ۲۰ دقیقه آموزش ویدئویی کامل و قدم به قدم طراحی چرخدنده ساده پارامتریک
- فیلم کامل طراحی چرخدنده در کتیا
- فایل مورد نیاز و نهایی CATPart این آموزش
- فایل STP، برای مشاهده در نرم افزارهای طراحی دیگر
- فایل PDF مشخصات چرخدنده جهت وارد کردن در نرم افزار
- پشتیبانی کامل تیم سِلف آموز جهت برطرف کردن ایرادهای شما عزیزان
- پاسخ به سوالات شما در رابطه با این برنامه
در ادامه میتوانید قسمتهایی از این آموزش را مشاهده کنید
در طراحی چرخدنده ساده پارامتریک در کتیا :
- ابتدا پارامترهای مورد نیاز را تعریف میکنیم.
- روابط بین پارامترها را ایجاد میکنیم.
- یکی از دنده ها را در محیط اسکچر ترسیم میکنیم.
- با دستور Pad به اسکچ ترسیم شده حجم میدهیم.
- با دستور Circular Pattern و با کمک یکی از پارامترها دنده ها را کپی میکنیم.
- حال یک چرخدنده پارامتریک طراحی کرده ایم و با تغییر یکی از پارامترها، بقیه پارامترها نیز تغییر میکنند.
- فرمول نویسی در کتیا را می آموزیم.
عزیزانی که به دنبال فایلهای سه بعدی هستند و نیازی به فیلم آموزشی ندارند، میتوانند در همین قسمت، فایل سه بعدی چرخدنده را به صورت جداگانه تهیه کنند. کافیست در قسمت بالای دکمه خرید محصول، گزینه فایلهای مورد نیاز آموزش را انتخاب کنید و دکمه خرید محصول را بزنید و پس از تسویه، فایلها را دانلود و استفاده کنید.
این فایلها در CATIA V5R21 طراحی شده و میتوانید در نسخه های بالاتر نیز این فایلها را مشاهده کنید.
همچنین برای استفاده در نسخه های پایینتر و نرم افزارهای دیگر، فایلهای STP آن در اختیار شما عزیزان قرار گرفته است.

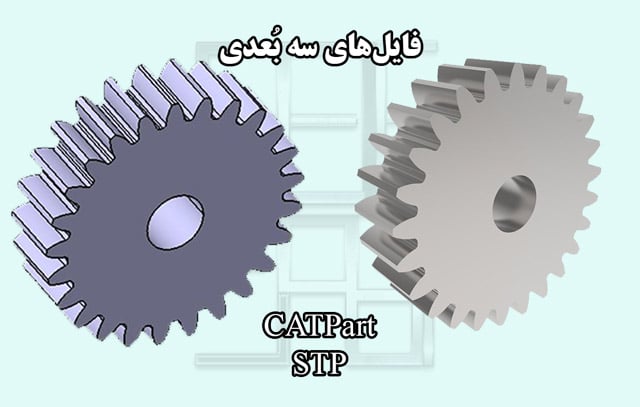

بعد از تهیه فایل سه بعدی چرخدنده چه چیزی دریافت میکنید:
- فایل کامل CATPart چرخدنده ساده کتیا V5R21
- فایل سه بعدی چرخدنده ، همراه با درخت طراحی برای مشاهده مراحل طراحی
- فایل STP برای مشاهده در نرم افزارهای دیگر
| کتیا | فایلهای مورد نیاز آموزش, ویدئوها به همراه فایلهای مورد نیاز آموزش |
|---|
