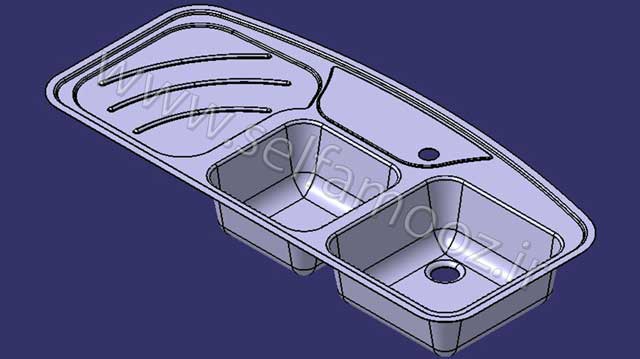

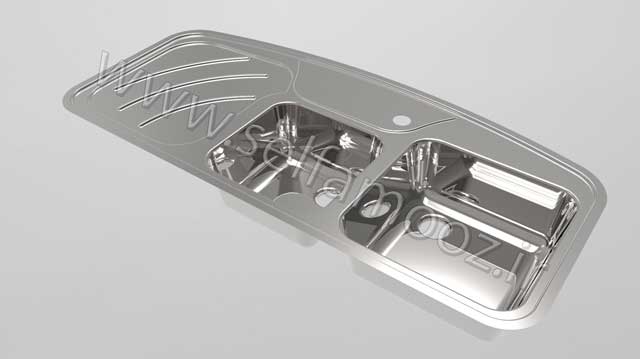

طراحی سینک دوقلو در کتیا
access_time25 خرداد 1398
perm_identity ارسال شده توسط رسول محمدی
folder_open مقالات رایگان ، مقالات کتیا
visibility 164 بازدید
در این خودآموز رایگان، به آموزش طراحی سینک دوقلو در کتیا با استفاده از دستورات محیطهای Sketcher و Generative Sheetmetal Design به صورت حرفه ای و بسیار ساده و روان میپردازیم.
اگر به آموزشهای دیگر کتیا علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش کتیا را مطالعه کنید.
همچنین اگر به آموزشهای حرفه ای کتیا علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش کتیا را مشاهده کنید.
روند طراحی سینک دوقلو در کتیا
- ابتدا شعاع پیش فرض خم و ضخامت ورق سینک را تعیین میکنیم.
- شکل اصلی سینک دوقلو را ترسیم و به آن ضخامت میدهیم و آنرا برای تغییرات بعدی آماده میکنیم.
- یک فرو رفتگی کلی روی سینک ایجاد میکنیم.
- یک طرح روی سینک ایجاد میکنیم و آنرا نسبت به فرو رفتگی قبلی، کمی برجسته میکنیم. از این قسمت برای ایجاد سوراخ، جهت قرارگیری شیر آب در طراحی سینک دوقلو در کتیا استفاده میکنیم.
- لگن کوچک سینک را ایجاد میکنیم.
- لگن بزرگ سینک را ایجاد میکنیم.
- طرح کنار سینک را ایجاد میکنیم.
در طراحی سینک دوقلو در کتیا می آموزیم:
- طراحی پارامتریک قطعات را می آموزیم.
- برای طراحی سینک دوقلو مدل از کمترین دستورات استفاده میکنیم که همین امر باعث منظمتر شدن درخت طراحی و بهینه شدن طراحی میشود.
دستورات زیر را در محیط Sketcher فرا میگیریم:
- از دستور Profile، برای ترسیم شکل اصلی سینک دوقلو در کتیا استفاده میکنیم.
- با استفاده از دستور Edit Multi-Constraint، چند قید اندازه را به طور همزمان و بدون به هم خوردن ترسیم، ویرایش میکنیم.
- فرا میگیریم که چطور با استفاده از دستور Corner، چند نقطه را به طور همزمان و با یک شعاع گرد کنیم. به طوریکه با تغییر شعاع یکی از آنها، شعاع بقیه Filletها نیز تغییر کند.
- نحوه استفاده از دستور Offset، برای کپی لبه های انتخاب شده به فاصله دلخواه در اسکچ و استفاده از آن در ترسیم جدید را فرا میگیریم.
- چگونه از دستور Three Point Arc، برای ترسیم کمان با انتخاب سه نقطه استفاده کنیم.
- استفاده از دستور Line، برای ترسیم خطوط را فرا میگیریم.
- با استفاده از دستور Mirror، از موضوعات، قرینه ایجاد میکنیم.
- با استفاده از دستور Quick Trim، قسمتهای اضافه ترسیمات را از اولین لبه های برش برای طراحی سینک دوقلو حذف میکنیم.
- از دستور Rectangle برای ترسیم شکل اصلی لگنهای سینک استفاده میکنیم.
- از دستور Circle، برای ترسیم دایره جهت ایجاد راه آب سینک استفاده میکنیم.
- چگونه با دستور Arc و با انتخاب مرکز، ابتدا و انتهای کمان، یک کمان را در محیط Sketcher رسم کنیم.
- نحوه استفاده از دستور Axis، برای ترسیم خطوط کمکی را فرا میگیریم.
- از دستور Intersection Point، برای به دست آوردن نقاط تقاطع بین دو موضوع استفاده میکنیم.
- از دستور Cylindrical Elongated Hole جهت ترسیم لوبیایی گرد استفاده میکنیم.
- طریقه استفاده از دستور Constraint، برای قیدگذاری موضوعات را فرا میگیریم.
- از قیود هندسی برای قیدگذاری هندسه موضوعات استفاده کنیم.
- از قیود اندازه برای قیدگذاری ابعادی قطعات استفاده میکنیم.
دستورات زیر را در محیط Generative Sheetmetal Design فرا میگیریم:
- از دستور Sheet Metal Parameters استفاده میکنیم و ضخامت ورق و شعاع پیش فرض خم را در محیط Generative Sheetmetal Design تعیین میکنیم.
- نحوه استفاده از دستور Wall را برای ضخامت دادن به شکل اصلی ورق فرا میگیریم و آنرا برای تغییرات بعدی آماده میکنیم.
- از دستور Surface Stamp برای ایجاد فرو رفتگی یا برجستگی جهت طراحی سینک دوقلو در کتیا استفاده میکنیم.
- از دستور Surface Stamp برای ایجاد طرحها و لگنهای این مدل استفاده میکنیم.
- نحوه استفاده از دستور Hole، برای ایجاد سوراخ، جهت قرارگیری شیر آب در طراحی سینک دوقلو را فرا خواهیم گرفت. نحوه استفاده از این دستور مانند دستور Hole در محیط Part Design میباشد.
- با استفاده از دستور Flanged Cut Out، سوراخهای راه آب را ایجاد میکنیم.
و بسیاری نکات مهم و کاربردی دیگر
