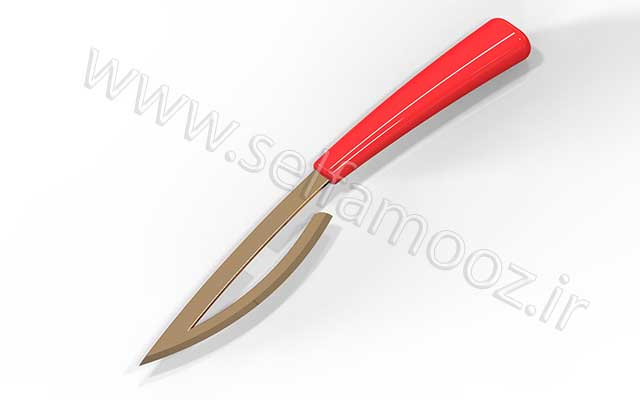

طراحی چاقو در کتیا

طراحی چاقو در کتیا

در این خودآموز، به آموزش کامل طراحی چاقو در کتیا میپردازیم و دستورات محیطهای Sketch, Part Design و Assembly Design  را  به صورت حرفه ای و بسیار ساده و روان می آموزیم.

اگر به آموزشهای دیگر کتیا علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش کتیا را مطالعه کنید.

همچنین اگر به آموزشهای حرفه ای کتیا علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش کتیا را مشاهده کنید.

در ادامه میتوانید ویدئوی این آموزش را مشاهده کنید

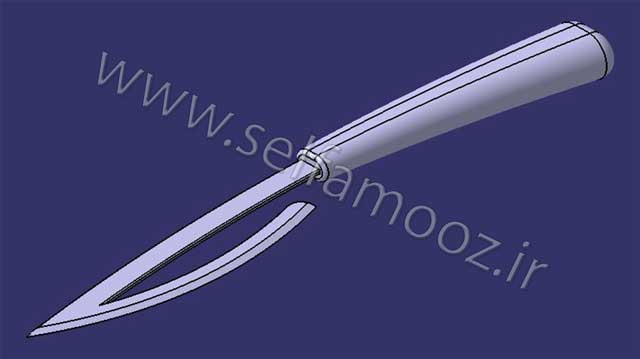

طراحی چاقو در کتیا

روند طراحی چاقو در کتیا :

  • در محیط اسمبلی یک پارت جدید برای طراحی دسته چاقو در کتیا ایجاد میکنیم و در محیط Sketch ترسیم اصلی چاقو را رسم میکنیم. منظور از ترسیم اصلی، منحنی ای است که هم دسته و هم تیغه چاقو بر طبق آن مدل میشوند.
  • دو ترسیم به عنوان مقاطع دسته چاقو ترسیم کرده و با کمک ترسیم قبل به عنوان مسیر، آنها را به مدل سلب تبدیل میکنیم.
  • محل قرارگیری تیغه چاقو را ایجاد کرده و لبه های دسته را گرد میکنیم.
  • یک پارت جدید برای طراحی تیغه چاقو ایجاد میکنیم. ابتدا شکل اصلی تیغه را ترسیم کرده و آن را به مدل سلب تبدیل میکنیم.
  • لبه برنده تیغه را به دست می آوریم و لبه های دیگر آنرا گرد میکنیم.

در طراحی چاقو در کتیا می آموزیم:

  • طراحی پارامتریک قطعات را می آموزیم.
  • برای طراحی مدل از کمترین دستورات استفاده میکنیم که همین امر باعث منظمتر شدن درخت طراحی و بهینه شدن طراحی میشود.
  • تمام قطعات در محیط Assembly Design طراحی میشوند و چون در همین محیط طراحی میشوند، نیاز به مونتاژ دوباره ندارند. این نوع طراحی با نام طراحی از بالا به پایین شناخته میشود.
  • چطور وقتی از یک ترسیم خارجی (External Reference) برای ترسیم جاری استفاده میکنیم، بتوانیم آنها را در درخت طراحی جاری به طور جداگانه داشته باشیم.
  • چگونه قطعات نسبت به هم لینک داشته باشند تا وقتی قطعه اصلی را تغییر میدهیم، بقیه قطعات نیز نسبت به قطعه اصلی، تغییر کنند.

دستورات زیر را در محیط Assembly Design فرا میگیریم:

  • نحوه استفاده از دستور New Part را جهت ایجاد پارت جدید در محیط اسمبلی یاد میگیریم.

دستورات زیر را در محیط Sketch فرا میگیریم:

  • نحوه استفاده از دستور Spline، برای ترسیم منحنی اصلی را فرا میگیریم. از این منحنی در هر دو قطعه برای طراحی چاقو در CATIA استفاده میکنیم.
  • با استفاده از دستور Edit Multi-Constraint، چند قید اندازه را به طور همزمان و بدون به هم خوردن ترسیم ویرایش میکنیم.
  • از دستور Elongated Hole جهت ترسیم لوبیایی استفاده میکنیم. از این دستور برای ترسیم مقطع جهت طراحی دسته چاقو استفاده میکنیم.
  • نحوه استفاده از دستور Offset، برای کپی لبه های موجود به فاصله دلخواه در اسکچ و استفاده از آن در ترسیم جدید را فرا میگیریم.
  • از دستور Trim برای حذف قسمتهای اضافی ترسیم به وسیله لبه ترسیم دیگر استفاده میکنیم.
  • استفاده از دستور Line، برای ترسیم خطوط را فرا میگیریم.
  • نحوه استفاده از دستور Corner، برای گرد کردن گوشه های موضوعات را فرا میگیریم.
  • از دستور Profile، برای ترسیم خطوط و کمانها پشت سر هم استفاده میکنیم.

دستورات زیر را در محیط Part Design فرا میگیریم:

  • نحوه استفاده از دستور Plane، برای تعریف صفحه کاری نسبت به یک صفحه کاری دیگر و انتخاب یک نقطه روی منحنی را فرا میگیریم.
  • با استفاده از دستور Multi Section Solid، چند مقطع را با کمک راهنما به مدل سلب تبدیل میکنیم. از این دستور برای به دست آوردن بدنه اصلی دسته چاقو در طراحی چاقو در کتیا استفاده میکنیم.
  • چطور از دستور Pocket، برای ایجاد محل قرارگیری دسته چاقو استفاده کنیم.
  • با استفاده از دستور Edge Fillet، لبه های دسته و تیغه چاقو را با شعاع مورد نظر گرد میکنیم.
  • از دستور Pad، برای به دست آوردن تیغه چاقو به وسیله ترسیم دو بعدی آن استفاده میکنیم.
  • با استفاده از دستور Slot، ترسیم را بر روی مسیر هدایت کرده و لبه برنده تیغه چاقو را به دست آوریم.

و بسیاری نکات مهم و کاربردی دیگر

طراحی چاقو در کتیا

فایل کتیا (CATPart) و STP این آموزش را میتوانید از لینک زیر دریافت کنید:

فایلهای مورد نیاز این آموزش
