در این آموزش رایگان کتیا ، به آموزش طراحی گلدان در کتیا میپردازیم. و به آموزش کتیا در محیطهای Sketcher (جهت طراحی دو بعدی)، GSD ( محیط سطح سازی در کتیا ) و Part Design (محیط طراحی اجسام سلب) میپردازیم و دستورات این محیطها را به صورت حرفه ای و بسیار ساده و روان می آموزیم.
اگر به آموزشهای دیگر کتیا علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه کتیا را در اینجا مطالعه کنید.
همچنین اگر به آموزشهای حرفه ای کتیا علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش کتیا را اینجا مشاهده کنید.

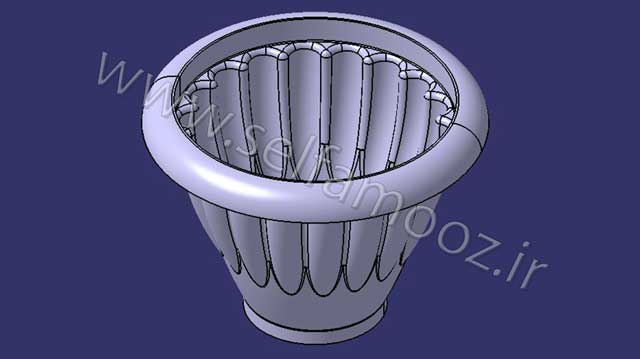

روند طراحی گلدان در کتیا
برای طراحی این مدل از محیط Generative Shape Design استفاده کرده و به آموزش سطح سازی در کتیا میپردازیم.
- ابتدا سطح بیرونی گلدان را به دست می آوریم.
- در مرحله بعد طرح روی بدنه را به دست می آوریم.
- قسمتهای اضافه طرح را حذف میکنیم.
- قسمت بالای گلدان را طراحی میکنیم.
- قسمت زیر گلدان را طراحی میکنیم.
- در انتها قسمتهایی که نیاز است را گرد میکنیم.
برای طراحی گلدان در کتیا دستورات زیر را می آموزیم
- طراحی گلدان در کتیا به صورت پارامتریک انجام شده است. طراحی پارامتریک به صورتی است که با تغییر یک ترسیم یا اندازه، بقیه مدل نسبت به آن ترسیم و اندازه واکنش نشان میدهد. این به این معنی است که یک تغییر در قسمت مورد نظر بقیه قسمتهای مدل را تحت تأثیر قرار میدهد.
- برای طراحی گلدان در کتیا از کمترین دستورات استفاده میکنیم که همین امر باعث منظمتر شدن درخت طراحی و بهینه شدن طراحی میشود.
- به آموزش طراحی در کتیا میپردازیم و با نکاتی که ارائه میدهیم به طراحی مدلهای دیگر نیز کمک میکند.
- با ارائه ترفندها برای ساده تر کردن طراحی به آموزش پیشرفته کتیا میپردازیم.
دستورات زیر را در محیط Sketcher فرا میگیریم
- از دستور Profile، برای ترسیم مقطع اصلی جهت طراحی گلدان در کتیا استفاده میکنیم.
- با استفاده از دستور Edit Multi-Constraint، چند قید اندازه را به طور همزمان و بدون به هم خوردن ترسیم، ویرایش میکنیم.
- چگونه از دستور Three Point Arc، با انتخاب ابتدا، انتها و لبه برای ترسیم کمان استفاده کنیم.
- نحوه استفاده از دستور Axis، برای ترسیم خطوط کمکی را فرا میگیریم.
- نحوه استفاده از دستور Spline، برای ترسیم منحنی را فرا میگیریم.
- چگونه نقاط کنترل Splineها را نسبت به یک موضوع مماس کنیم یا تحت زاویه قرار دهیم.
- از دستور Rectangle برای ترسیم چهار ضلعی جهت طراحی پایه گلدان در کتیا استفاده میکنیم.
- استفاده از دستور Line، برای ترسیم خطوط را فرا میگیریم.
- نحوه استفاده از دستور Offset، برای کپی لبه ها و ترسیمهای انتخاب شده به فاصله دلخواه در اسکچ و استفاده از آن در همان ترسیم یا ترسیم جدید را فرا میگیریم.
- از دستور Cylindrical Elongated Hole جهت ترسیم لوبیایی گرد استفاده میکنیم.
- طریقه استفاده از دستور Constraint، برای قیدگذاری موضوعات را فرا میگیریم.
- از قیود هندسی برای قیدگذاری هندسه موضوعات استفاده کنیم.
- از قیود اندازه برای قیدگذاری ابعادی قطعات استفاده میکنیم.
جهت آموزش سطح سازی در کتیا ، دستورات زیر را در محیط Generative Shape Design (GSD) فرا میگیریم
- چگونه با استفاده از دستور Revolve، با دوران مقطع، سطح اصلی مدل را به دست می آوریم.
- با استفاده از دستور Sweep، مقطع را در یک مسیر هدایت کرده و سطحی را تولید میکنیم.
- از دستور Circular Pattern، برای کپی کردن موضوعات، حول یک محور و به تعداد و زوایای دلخواه استفاده کنیم.
- از این دستور Trim برای به دست آوردن برجستگیهای طراحی گلدان در کتیا استفاده میکنیم.
- از دستور Edge Fillet، برای گرد کردن لبه های سطوح یکپارچه استفاده میکنیم.
دستورات زیر را در محیط Part Design فرا میگیریم
- چگونه از دستور Thick Surface، جهت ضخامت دادن به سطوح و تبدیل آنها به جسم سلب (Solid) استفاده میکنیم.
- از دستور Shaft، برای به دست آوردن یک مدل دوار، حول یک محور و با درجه چرخش دلخواه استفاده میکنیم.
- چطور از دستور Pocket، برای ایجاد فرو رفتگی یا ایجاد سوراخ روی جسم به وسیله ترسیم دو بعدی استفاده کنیم.
- از این دستور برای ایجاد سوراخ در طراحی گلدان در کتیا استفاده میکنیم.
- نحوه استفاده از دستور Tritangent Fillet، برای گرد کردن سطوح با انتخاب دو سطح متقاطع یا موازی آن را فرا میگیریم.
- با استفاده از دستور Edge Fillet، گوشه یا لبه های مدل را با شعاع دلخواه گرد میکنیم.
و بسیاری نکات مهم و کاربردی دیگر
