لیسپ درج مساحت در اتوکد

لیسپ درج مساحت در اتوکد

در این خودآموز از سایت سِلف آموز، به آموزش نحوه استفاده از لیسپ درج مساحت در اتوکد میپردازیم. با استفاده از لیسپ مساحت ، میتوانیم به راحتی با یک کلیک درون شکل مورد نظر، مساحت آنرا به دست آوریم.

بعد از اجرای برنامه با کلیک درون شکل مورد نظر، مساحت آن در جدولی که از قبل با همین برنامه ایجاد شده بود، قرار میگیرد. یک شماره، به هر شکلی که انتخاب میکنیم، تعلق میگیرد و همان شماره در جدول نیز نوشته میشود.

اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را مطالعه کنید.

همچنین اگر به آموزشهای حرفه ای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را مشاهده کنید.

در ادامه میتوانید ویدئوی نحوه استفاده از این برنامه را مشاهده کنید

توضیحاتی درباره لیسپ درج مساحت در اتوکد :

محاسبه مساحت در اتوکد از پرکاربردترین کارها و دستور Area یکی از متداولترین دستورها در اتوکد میباشد.

حال اگر تعداد این کار زیاد باشد، باعث خستگی و بالا رفتن خطا میشود.

بهترین کار این است که از برنامه های جانبی برای این کار استفاده کنیم.

یکی از برنامه هایی که برای این کار موجود است، لیسپ درج مساحت در اتوکد میباشد.

این برنامه به راحتی و با یک کلیک مساحت شکل یا محدوده مورد نظر را درج میکند.

در صورتی که به یادگیری برنامه نویسی اتولیسپ در اتوکد علاقمند هستید، میتوانید کتاب آموزش اتولیسپ را تهیه کنید. این کتاب، کاملترین مرجع یادگیری این زبان برنامه نویسی به زبان فارسی میباشد.

روند معمولی محاسبه مساحت در اتوکد و درج آن در جدول:

اگر بخواهیم مساحت چند شکل را محاسبه کنیم و هر کدام را در جدول بنویسیم باید روند زیر را انجام دهیم:

  • با دستور Area، مساحت شکل مورد نظر را حساب کنیم.
  • یک عدد در وسط شکل بنویسیم.
  • با دستور Table یک جدول ایجاد کنیم و در یک ستون عدد و در ستون دیگر مساحت شکل مورد نظر را بنویسیم.
  • به همین ترتیب مساحت بقیه شکلها را به دست می آوریم.

اگر بخواهیم مساحت شکلها را در یک فایل بنویسیم، مانند بالا عمل میکنیم ولی با این تفاوت که در فایل مورد نظر شماره و مساحت شکلها را مینویسیم.

اگر تعداد شکلها کم باشد، محاسبه مساحت آنها وقت چندانی نمیگیرد.

ولی اگر تعداد شکلها زیاد باشد و یا مجبور باشیم اینکار را هر روز انجام دهیم، کاری بسیار خسته کننده و درصد خطای بالا میباشد.

با استفاده از لیسپ درج مساحت در اتوکد ، به راحتی میتوانیم مساحت هر تعداد شکل را فقط با یک کلیک و بدون خطا انجام دهیم.

فواید استفاده از لیسپ درج مساحت در اتوکد :

  • صرفه جویی در زمان برای محاسبه مساحت در اتوکد
  • به صفر رسیدن خطای انسانی در محاسبه

نحوه استفاده از لیسپ درج مساحت در اتوکد :

این لیسپ شامل دو برنامه میباشد که یکی برای درج جدول در خود فایل اتوکد میباشد و دیگری برای درج جدول در یک فایل با پسوند TXT میباشد.

  • دستور AP را در خط فرمان نوشته و اجرا میکنیم و لیسپ محاسبه مساحت را انتخاب کرده تا بارگذاری شود.

ابتدا به توضیح برنامه محاسبه مساحت خود اتوکد میپردازیم:

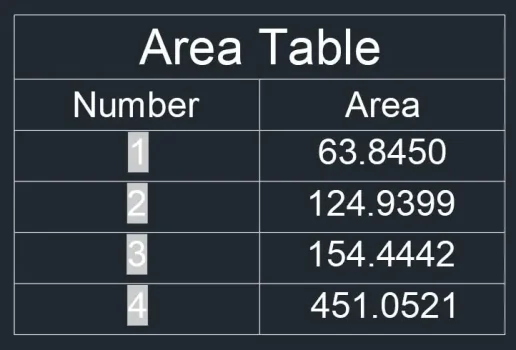

  • بعد از بارگذاری لیسپ مساحت اتوکد ، دستور AT را در خط فرمان نوشته و اجرا میکنیم.

به توضیح پیغامهای برنامه میپردازیم:

Specify Starting Number <1>:

شماره ای که میخواهیم شماره گذاری از آن عدد شروع شود را انتخاب میکنیم.

Pick Point for Table <Add to Existing>:

یک نقطه برای درج جدول انتخاب کرده یا اگر از قبل جدولی داریم آنرا انتخاب میکنیم.

Pick Area [Object] <Exit>:

درون شکلی که میخواهیم با لیسپ مساحت ، مساحت آن محاسبه شود را کلیک میکنیم.

یا با انتخاب Object و انتخاب شکل مورد نظر، مساحت آن شکل محاسبه شده و در جدول نوشته میشود.

توجه: با انتخاب Object فقط موضوعاتی را میتوانیم انتخاب کنیم که یکپارچه باشند.

Pick Area [Undo/Object] <Exit>:

این قسمت مانند قسمت بالا میباشد، فقط با این تفاوت که اگر گزینه Undo را انتخاب کنیم، یک مرحله به عقب برمیگردیم.

اینکار را تا آخرین موضوعی که میخواهیم مساحت آنرا به دست آوریم ادامه میدهیم و بعد با زدن اینتر از دستور خارج میشویم.

نحوه استفاده از لیسپ محاسبه مساحت در فایل :

برای استفاده از لیسپ مساحت و نوشتن آن در یک فایل با پسوند TXT، مانند زیر عمل میکنیم:

پس از بارگذاری لیسپ محاسبه مساحت ، دستور AF را در خط فرمان نوشته و اجرا میکنیم.

Specify Starting Number <1>:

شماره ای که میخواهیم شماره گذاری از آن  عدد شروع شود را انتخاب میکنیم.

بعد از این مرحله یک پنجره ظاهر میشود که میتوانیم نام و محل ذخیره فایل با پسوند TXT را انتخاب کنیم.

Pick Area [Object] <Exit>:

یک نقطه داخل شکل مورد نظر انتخاب میکنیم.

میتوانیم با انتخاب گزینه Object و انتخاب موضوعات یکپارچه نیز، مساحت آنها را محاسبه کنیم.

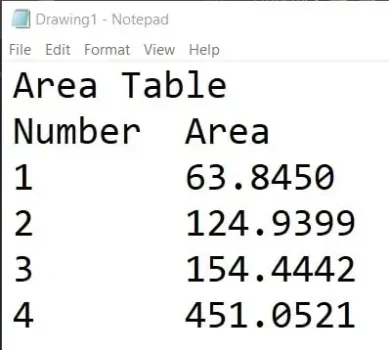

بعد اتمام کار و زدن اینتر، فایل باز میشود و مساحت شکلهای انتخاب شده درون آن نوشته شده است.

برای مشاهده مقاله آموزش بارگذاری فایلهای Lisp و Macro در اتوکد، روی لینک زیر کلیک کنید:

بارگذاری فایلهای لیسپ و ماکرو

برای دریافت لیسپ درج مساحت در اتوکد ، روی لینک زیر کلیک کنید:

برنامه محاسبه مساحت در اتوکد
