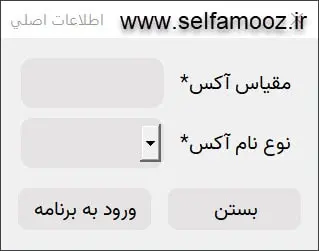

به توضیح قسمتهای محتلف این پنجره میپردازم:

قسمت Scale

از طریق منوی کشویی در این قسمت میتوانیم مقیاس آکسی که میخواهیم در نقشه درج کنیم را انتخاب کنیم. این مقیاس بر اساس مقیاس نقشه تعیین میشود.

مثلا اگر ضخامت یک دیوار 10 سانتیمتر (100 میلیمتر) است و در نقشه اندازه آن 1 واحد میباشد. باید در این قسمت مقیاس 1/100 را انتخاب کنیم.

اگر مقیاسی که در نظر داشتید را در این منو پیدا نکردید، در انتهای منو گزینه Custom رو انتخاب کنید. با انتخاب این گزینه دو باکس ظاهر میشود که در آن میتوانید مقیاس مورد نظر را به صورت کسری وارد کنید. در باکس سمت چپ صورت کسر و در باکس سمت راست مخرج کسر را وارد میکنیم.

قسمت Axis Name Type

این قسمت دو گزینه دارد. اگر بخواهیم برای ترسیم آکس در اتوکد از عدد استفاده کنیم، گزینه Number و اگر بخواهیم برای آکس بندی پلان از حرف استفاده کنیم، گزینه Character را انتخاب میکنیم.

بعد از انتخاب گزینه های مورد نظر در این پنجره، دکمه ورد به برنامه را میزنیم.

قسمت Default Axis Name

در این قسمت میتوانیم بر اساس گزینه ای که در قسمت Axis Name Type انتخاب کرده ایم نام مورد نظر را انتخاب کنیم.

بعد از انتخاب تنظیمات مورد نظر در این پنجره دکمه Enter را میزنیم و وارد محیط اتوکد میشویم.

Specify First Point of Axis:

اولین نقطه برای ترسیم آکس در اتوکد را مشخص میکنیم. این نقطه، نقطه ای است که ابتدای خط آکس از آن ترسیم میشود.

Specify Second Point of Axis:

نقطه بعدی، که جهت ترسیم آکس را مشخص میکند، انتخاب میکنیم.

بعد از انتخاب جهت، آکس مورد نظر ترسیم شده و از این قسمت به بعد فقط دو نقطه را برای ترسیم آکس انتخاب میکنیم تا زمانیکه از برنامه خارج نشویم.

نکته: ترسیمات در این پلاگین در یک لایه مخصوص به خود به نام Axis ترسیم میشود.
