راهنمای استفاده از پلاگین
این برنامه یک پلاگین اتوکد (فایل با پسوند .dll) است و بارگذاری آن با لیسپ اتوکد فرق دارد. برای بارگذاری آن باید از دستور netload در اتوکد استفاده کنید.
با استفاده از لیسپ استخراج مختصات Polyline به راحتی میتوانیم مختصات نقاط پلی لاین را هم در یک جدول در همان فایل اتوکد و هم در اکسل و TXT داشته باشیم و از آنها استفاده کنیم.
با استفاده از این پلاگین فقط با انتخاب پلی لاینها و انتخاب نقطه درج جدول در فایل جاری و یا مشخص کردن محل ذخیره فایل اکسل یا TXT و انتخاب پلی لاینها، مختصات نقاط آنها در فایل جاری (به صورت جدول) یا به صورت یک فایل در فایل اتوکد دخیره میشود.
همچنین میتوانید ارتفاع متن نامگذاری رئوس و متون داخل جدول و همینطور تعداد اعشار مختصات رو تعیین کنید.
این پلاگین قابلیت انتخاب نوع نامگذاری به صورت عدد یا حرف را دارد و همچنین میتوانید عدد یا حرف دلخواه را برای نامگذاری انتخاب کنید.
با استفاده از کد فعالسازی میتوانید هر پلاگین را (در صورت تهیه نسخه تک کاربره) فقط روی یک سیستم اجرا کنید.
اگر به تعداد کاربرهای بیشتری برای استفاده از پلاگین نیاز دارید، میتوانید نسخه های 5 کاربره یا 10 کاربره (بر اساس نیاز) را تهیه کنید.
این محصول به صورت دانلودی میباشد و پس از تکمیل خرید، در ایمیل و در پنل کاربری و بخش دانلودها (در صورت ثبت نام در سایت) قابل دانلود میباشد.
این برنامه مختصات نقاط انتخاب شده (به وسیله کلیک روی نقطه مورد نظر) را نسبت به نقطه صفر و صفر مختصاتی اتوکد استخراج میکند.
توضیحاتی در مورد لیسپ استخراج مختصات Polyline
با این لیسپ به سه طریق میتوانیم از مختصات نقاط پلی لاین ، خروجی بگیریم.
- برای استخراج مختصات پلی لاینهای انتخاب شده در همان فایل و به صورت جدول میباشد.
- برای استخراج مختصات پلی لاینهای انتخاب شده به صورت فایل اکسل و TXT (بسته به انتخاب) میباشد.
در این لیسپ تعداد پلی لاین فرقی نمیکند. فقط کافیست پلی لاینها را به ترتیب انتخاب کرده تا مختصات همه آنها در جدول قرار گیرد.
روند معمولی برای استخراج مختصات پلی لاین
برای استخراج مختصات پلی لاین در اتوکد به صورت عادی و بدون برنامه، باید کارهای زیر را انجام دهیم:
- ابتدا با دستور List، مختصات پلی لاینهای مورد نظر را به دست آورده و یا با دستور ID مختصات یکی از نقاط را به دست می آوریم.
- روی هر نقطه پلی لاین یک شماره برای تشخیص آن نقطه مینویسیم.
- مختصات هر نقطه را با توجه به شماره ای که برای آن وارد کردیم، در جدول وارد میکنیم.
- برای هر کدام از نقاط مورد نظر، دو مرحله آخر را تکرار میکنیم.

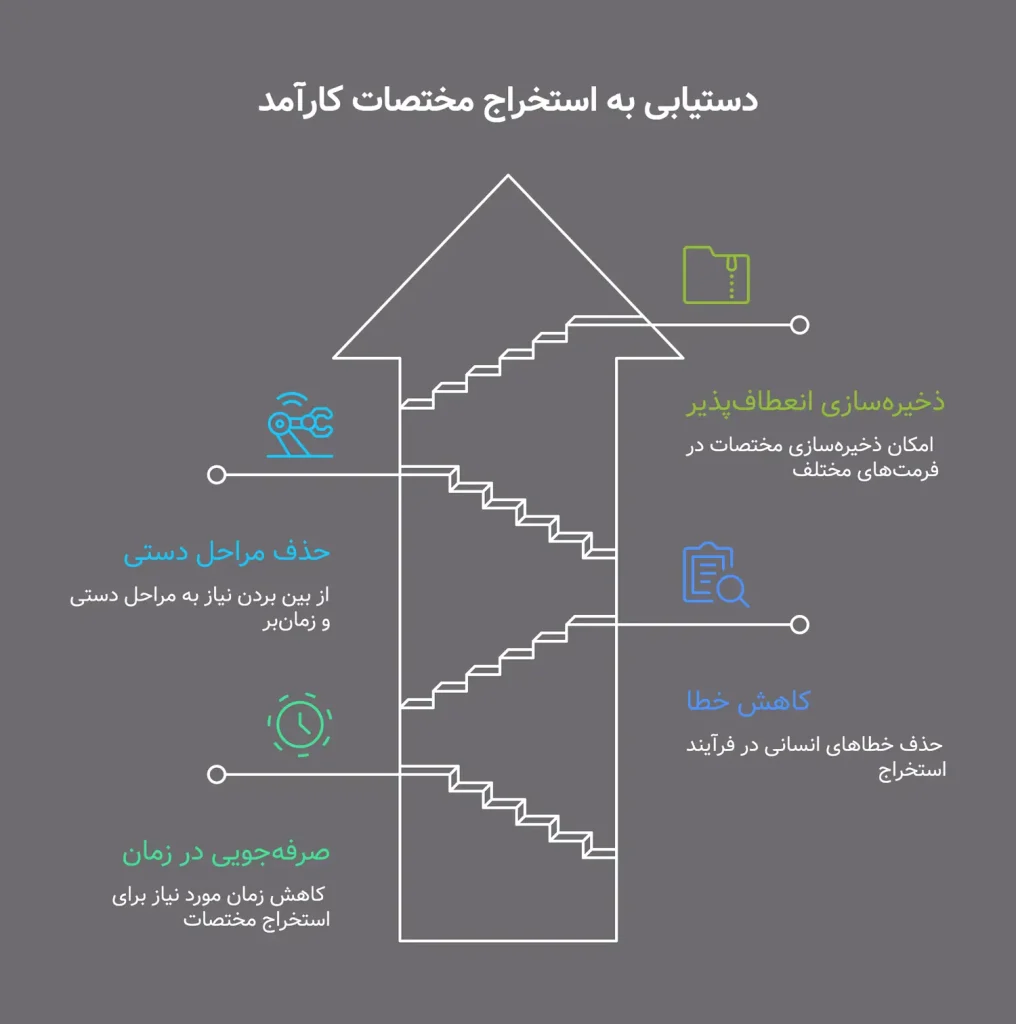

این کار برای تعداد نقاط زیاد، ممکن است زمانبر و با خطا همراه باشد. ولی با لیسپ استخراج مختصات Polyline ، در زمان بسیار کوتاه و با خطای صفر این کار را به راحتی انجام میدهیم.
بعد از خرید پلاگین چه چیزی دریافت میکنید
- فایلهای dll مربوط به برنامه برای اتوکدهای نسخه های 2015 به بالا
- یک فایل Exe برای بارگذاری دائمی فایلها
- یک فایل PDF جهت توضیحات تکمیلی و لینکهای لازم
- پشتیبانی کامل تیم سِلف آموز جهت برطرف کردن ایرادهای شما عزیزان
- پاسخ به سوالات شما در رابطه با این برنامه
در صورتی که به یادگیری برنامه نویسی اتولیسپ در اتوکد علاقمند هستید، میتوانید کتاب آموزش اتولیسپ را تهیه کنید. این کتاب، کاملترین مرجع یادگیری این زبان برنامه نویسی به زبان فارسی میباشد.
این پلاگین یک ابزار قدرتمند و جامع برای استخراج دادههای هندسی از پلیلاینها در اتوکد است. با توجه به تنوع خروجیها و قابلیتهای شخصیسازی بالا، این نرمافزار نیازهای متنوعی از ترسیمهای ساده تا پروژههای پیچیده مهندسی را پوشش میدهد.

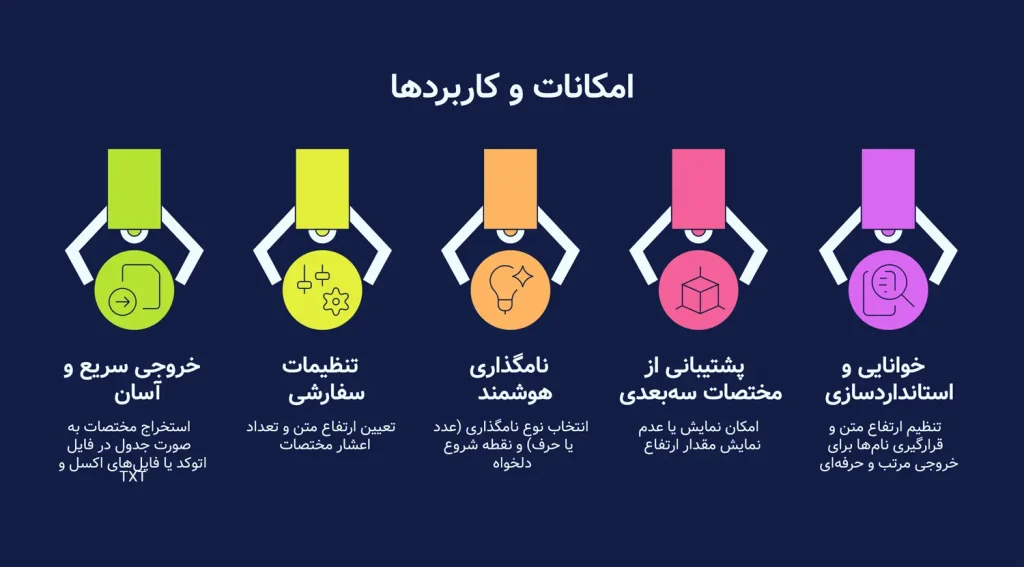

فواید استفاده از لیسپ استخراج مختصات پلی لاین
- انعطافپذیری عالی در فرمت خروجی:
کاربر میتواند بسته به نیاز پروژه، دادهها را در سه فرمت مختلف ذخیره کند:
- جدول داخلی اتوکد: برای مشاهده سریع و بدون نیاز به فایل خارجی.
- فایل اکسل (CSV): برای تحلیلهای آماری، محاسبات حجم، یا ارسال به سایر نرمافزارها.
- فایل متنی (TXT): برای استفاده در اسکریپتها یا سیستمهایی که فرمت متنی ساده را ترجیح میدهند.
- نامگذاری هوشمند و قابل تنظیم رئوس:
این ویژگی بسیار کاربردی است. نه تنها رئوس نامگذاری میشوند، بلکه امکان تعیین نوع نامگذاری (عددی/حرفی) و نقطه شروع دلخواه (مثلاً شروع از عدد ۵ یا حرف C) وجود دارد. این موضوع برای پروژههایی که نیاز به ارجاع خاص به رئوس دارند (مثل لیست برش یا جدول مشخصات) بسیار حیاتی است. - دقت قابل کنترل در اعداد:
قابلیت تعیین تعداد اعشار از ۰ تا ۸ رقم، به کاربر اجازه میدهد خروجی را با دقت مورد نیاز (از تخمینی تا بسیار دقیق مهندسی) تنظیم کند. این ویژگی از شلوغی بیهوده اعداد یا از دست رفتن دقت ضروری جلوگیری میکند. - پشتیبانی از مختصات سهبعدی (Z):
امکان انتخاب برای نمایش یا عدم نمایش مقدار Z، این پلاگین را برای پروژههای ۲ بعدی و ۳ بعدی (مانند مدلهای سهبعدی، نقشههای توپوگرافی یا تاسیسات در ارتفاع) قابل استفاده میسازد. - استانداردسازی بصری و خوانایی:
قابلیت تنظیم ارتفاع متن نامگذاریها و قرارگیری نام در کنار مختصات، باعث میشود خروجی نهایی (چه در جدول اتوکد و چه در فایلها) از نظر بصری مرتب، خوانا و حرفهای باشد.
این پلاگین برای چه کسانی مناسب است؟
- نقشهبرداران (Surveyors):
برای استخراج مختصات رئوس زمینها، مرزها یا نقاط برداشت شده و انتقال آنها به اکسل برای محاسبات مساحت یا تهیه نقشههای رسمی. - مهندسان عمران و معماری (برای محاسبات متریال):
برای محاسبه طول مسیرها، لیست برشها (Cut List) در نردهها یا دیوارها و استخراج رئوس برای تحلیلهای سازهای. - طراحان صنعتی و مکانیک:
برای استخراج مختصات رئوس قطعات طراحی شده جهت ماشینکاری CNC یا بررسی ابعادی دقیق شکلهای پیچیده. - کاربرانی که با نقشههای توپوگرافی کار میکنند:
کسانی که نیاز دارند ارتفاعات (Z) نقاط مختلف یک پلیلاین (مثلاً خط تراز یا مسیر رودخانه) را استخراج کنند تا مدل ارتفاعی تهیه کنند. - دفاتر فنی مهندسی و شرکتهای پیمانکاری:
تیمهایی که نیاز دارند دادههای هندسی نقشهها را به فرمتهای استاندارد (اکسل/متن) تبدیل کنند تا در فرآیندهای برآورد هزینه، برنامهریزی یا مستندسازی پروژه استفاده شود. - دانشجویان رشتههای فنی و مهندسی:
برای انجام پروژههایی که نیاز به استخراج دادههای هندسی از ترسیمات پیچیده دارند و باید آنها را در جداول یا فایلهای خارجی ثبت کنند.
این پلاگین با ترکیب دقت، تنوع خروجی و قابلیت شخصیسازی، ابزاری ضروری برای هر کسی است که میخواهد اطلاعات هندسی پلیلاینها را به صورت ساختاریافته و قابل تحلیل خارج کند.
ویدئوی راهنمای بارگذاری دائمی پلاگین اتوکد
بارگذاری دائمی پلاگین اتوکد
برای بارگذاری دائمی پلاگین اتوکد (فایل با پسوند dll) راه ساده ای وجود ندارد. پلاگین اتوکد را مانند فایلهای لیسپ نمیتوان در پنجره Load/Unload Application به صورت دائمی بارگذاری نمود.
بارگذاری دائمی پلاگین اتوکد نیاز به کمی مهارت برنامه نویسی دارد و از آنجایی که اینکار ممکن است برای شما عزیزان سخت باشد، تصمیم گرفتم که یک نرم افزار برای اینکار بنویسم تا شما عزیزان به راحتی بتوانید پلاگینهای اتوکد را به صورت دائمی بارگذاری کرده و با خیال راحت از آن استفاده کنید.
مرحله اول بارگذاری دائمی پلاگین اتوکد
فایل Auto Loader.exe را اجرا میکنیم. بعد از اجرای برنامه پنجره زیر ظاهر میشود.
دکمه Browse را میزنیم. با فشردن این دکمه، پنجره انتخاب فایل ظاهر میشود. در این پنجره، فایل مورد نظر با پسوند dll را انتخاب میکنیم و دکمه Open را میزنیم.
نام و آدرس فایل در باکس کنار این دکمه نمایش داده میشود.
نکته1: برنامه هایی که در سایت ارائه میشود، مانند تصویر زیر میباشد. یعنی برای هر برنامه چندین فایل با پسوند dll ارائه شده است و نام هر فایل به این صورت میباشد: ابتدا نام برنامه و بعد دستور یا دستوراتی که این برنامه با آنها اجرا میشود و در نهایت نسخه ای که میتوانید از این برنامه در اتوکد استفاده کنید (یعنی اگر نسخه اتوکد شما 2024 است، باید فایلی که آخر آن 2024 است را انتخاب کنید).
نکته2: این پلاگین در همه برنامه های بر پایه اتوکد (AutoCAD Mechanical, Civil 3D, AutoCAD Electrical, …) از نسخه 2015 به بعد قابل اجراست.
دکمه Auto Loader را میزنیم. یک پنجره مانند زیر نمایش داده میشود به این معنی که فایل مورد نظر (که در ادامه به توضیح آن میپردازم) با موفقیت آپدیت شده است.
با اینکار یک پوشه به اسم Selfamooz در درایو C ایجاد میشود که اگر داخل این پوشه برویم یک فایل با پسوند lsp به اسم SelfamoozProgram ایجاد شده که اسم و آدرس فایلی که انتخاب کردیم داخل آن نوشته شده است.
حال باید مرحله دوم نصب دائمی پلاگین اتوکد را اجرا کنیم.
مرحله دوم نصب دائمی پلاگین در اتوکد
بعد از این مرحله وارد اتوکد شده و دستور ap را در خط فرمان اجرا میکنیم تا پنجره Load/Unload Application باز شود.
در این پنجره و در قسمت Startup Suite روی دکمه Contents کلیک میکنیم.
پنجره Startup Suite باز میشود. در این پنجره روی دکمه Add کلیک کرده تا پنجره انتخاب فایل ظاهر شود.
فایل مورد نظر (همان فایلی که در درایو C و در پوشه Selfamooz بود) را انتخاب میکنیم.
با انتخاب فایل، اسم و آدرس آن در پنجره Startup Suite اضافه میشود.
پنجره Startup Suite و پنجره Load/Unload Application را ببندید. اتوکد را هم ببندید.
حال اگر اتوکد را باز کنید و دستور مورد نظر را در خط فرمان بنویسید، خواهید دید که این دستور جزء دستورات اتوکد شناخته میشود و میتوانید آن را اجرا و از آن استفاده کنیم.
دیگر لازم نیست هر بار پلاگین اتوکد را بارگذاری کنید و با بالا آمدن اتوکد، پلاگین اتوکد به صورت خودکار بارگذاری میشود.
توجه بسیار مهم
برای بارگذاری دائم پلاگین اتوکد ، فقط برای اولین بار این دو مرحله را انجام میدهیم. برای دفعه های بعد فقط مرحله اول را انجام میدهیم.
یعنی با نرم افزار Auto Loader پلاگین مورد نظر را به فایل SelfamoozProgram.lsp اضافه میکنیم و تمام. دیگر لازم به انجام مرحله دوم نیست.
اگر به هر دلیلی تمایلی به نصب دائم پلاگین اتوکد نداشتید، باید پلاگین اتوکد مورد نظر را به صورت دستی بارگذاری کنید. البته بارگذاری پلاگین به صورت دستی در اتوکد ملزم به این است که هر بار که اتوکد را اجرا میکنید، پلاگین را نیز بارگذاری کنید.
بارگذاری دستی پلاگین اتوکد
برای بارگذاری به صورت دستی پلاگین اتوکد باید دستور netload رو در اتوکد اجرا کرده و فایل مورد نظر را در پنجره باز شده انتخاب کنیم و بعد از تایید پنجره، پلاگین در اتوکد بارگذاری شده و میتوانیم از آن استفاده کنیم.
در هر بار اجرای اتوکد فقط یکبار بارگذاری پلاگین کافیست. بعد از آن حتی برای فایلهای اتوکد که بعد از بارگذاری باز میکنید نیاز به بارگذاری مجدد ندارید.
۱۵۷,۰۰۰ تومان
۱۳۱,۰۰۰ تومان
۱۵۷,۰۰۰ تومان
طریقه استفاده از لیسپ مختصات نقاط پلی لاین
- بعد از بارگذاری پلاگین، دستور Plcoord را در خط فرمان نوشته و اجرا میکنیم.

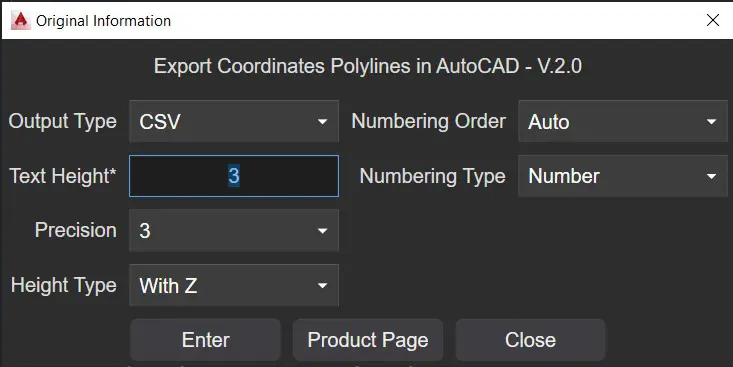

بعد از اجرای دستور، پنجره زیر ظاهر میشود.
قسمت Output Type
در این قسمت بنابر نیاز یکی از گزینه ها را انتخاب میکنیم. اگر بخواهیم مختصات نقاط پلی لاین در خود فایل و در یک جدول انجام شود، گزینه Onfile را انتخاب میکنیم. اگر بخواهیم استخراج مختصات پلی لاین در یک فایل اکسل انجام شود، گزینه CSV و اگر بخواهیم استخراج مختصات در فایل نوت پد انجام شود، گزینه TXT را انتخاب میکنیم.
قسمت Text Height
این پلاگین ، شماره هر مختصات را بر روی هر راس پلی لاین درج میکند و در این قسمت میبایستی ارتفاع متنی که قرار است بر روی نقاط و در جدول درج شود را وارد کنیم.
قسمت Precision
تعداد اعشاری که میخواهیم خروجی مختصات داشته باشد را وارد میکنیم. در این قسمت میتوانیم از صفر رقم تا هشت رقم اعشار انتخاب کنیم.
قسمت Height Type
در استخراج مختصات پلی لاین ، بعضی از پلی لاینها ارتفاع ندارند. به همین خاطر در این قسمت میتوانیم تعیین کنیم که مقدار Z در جدول یا فایل اکسل و نوت پد وارد شود یا خیر.
اگر بخواهیم مقدار Z در جدول یا فایل اکسل و نوت پد وارد کنیم، گزینه With Z را انتخاب میکنیم و در غیر اینصورت، گزینه Without Z را انتخاب میکنیم.
قسمت Numbering Order
در این قسمت میتوانیم تعیین کنیم که نامگذاری از شماره یک یا حرف A باشد و یا از شماره و حرف دلخواه.
اگر بخواهیم نامگذاری از شماره یک یا حرف A باشد، گزینه Auto را انتخاب کرده و اگر بخواهیم از شماره یا حرف دلخواه باشد، گزینه Manual را انتخاب میکنیم.
قسمت Numbering Type
در این قسمت میتوانیم تعیین کنیم که نوع نامگذاری به صورت عدد یا حرف باشد.
اگر بخواهیم نامگذاری به صورت عدد باشد، گزینه Number را انتخاب میکنیم، در غیر اینصورت گزینه Letter را انتخاب میکنیم.
قسمت Numbering
اگر در قسمت Numbering Order، گزینه Manual را انتخاب کنیم، قسمت شماره گذاری ظاهر میشود و میتوانیم عدد یا حرف دلخواه بر اساس گزینه ای که در قسمت Numbering Type انتخاب میکنیم، را وارد کنیم.
بعد از پر کردن قسمتهای مختلف این پنجره، دکمه ورود به برنامه را میزنیم و بر اساس انتخابهایی که کردیم باید کارهایی را در اتوکد انجام دهیم.
گزینه Onfile
برای استخراج مختصات پلی لاین در خود فایل و درج آنها در جدول، این گزینه را در قسمت نوع خروجی انتخاب میکنیم.
به توضیح پیغامهای این گزینه میپردازم:
Specify Top Left Point of table:
نقطه سمت چپ و بالای جدول را برای درج X, Y, Z نقاط انتخاب کنیم (این مرحله در دفعات بعد پرسیده نمیشود.).
Select a polyline:
پلی لاینهایی که مد نظر داریم را به صورت تکی انتخاب میکنیم. در این مرحله میتوانیم در هر بار فقط یک پلی لاین انتخاب کنیم.
بعد انجام کارهای بالا، شماره و مختصات نقاط در جدول و در همان فایل، درج میشود. همینطور شماره هر نقطه بر روی آن درج میشود.
مراحل بالا برای استخراج مختصات پلی لاین در خود فایل تا زمانی که از برنامه خارج نشویم ادامه خواهد داشت.
با زدن اینتر یا راست کلیک از برنامه خارج میشویم.
گزینه CSV و TXT
برای استخراج مختصات نقاط Polyline در اکسل و یا فایل TXT، بر حسب نیاز یکی از گزینه های CSV یا TXT را در قسمت نوع خروجی انتخاب میکنیم.
توجه: انجام مراحل این دو گزینه شبیه به هم هستند.
به توضیح پیغامهای این گزینه میپردازم:
Select Polyline:
پلی لاینهایی که مد نظر داریم را به صورت تکی انتخاب میکنیم. در این مرحله میتوانیم در هر بار فقط یک پلی لاین انتخاب کنیم.
بعد انجام کارهای بالا، شماره نقاط روی هر نقطه پلی لاین درج شده و مختصات نقاط در فایل خروجی درج میشود.
اگر فایل اتوکد ذخیره شده باشد، فایل خروجی در کنار فایل اتوکد ذخیره میشود ولی اگر فایل اتوکد ذخیره نشده باشد، فایل خروجی در دسکتاپ ذخیره میشود.
نامگذاری فایلهای خروجی هم به اینصورت است: File Name-Polyline Coordinates1
File Name همان نام فایل اتوکد است. در انتهای نام فایل خروجی یک عدد قرار میگیرد که با هر بار اجرای برنامه، یک عدد به آن اضافه میشود.
مراحل بالا برای استخراج مختصات پلی لاین در فایل CSV و TXT تا زمانی که از برنامه خارج نشویم ادامه خواهد داشت.
با زدن اینتر یا راست کلیک از برنامه خارج میشویم.
