این برنامه یک پلاگین اتوکد (فایل با پسوند .dll) است و بارگذاری آن با لیسپ اتوکد فرق دارد. برای بارگذاری آن باید از دستور netload در اتوکد استفاده کنید.

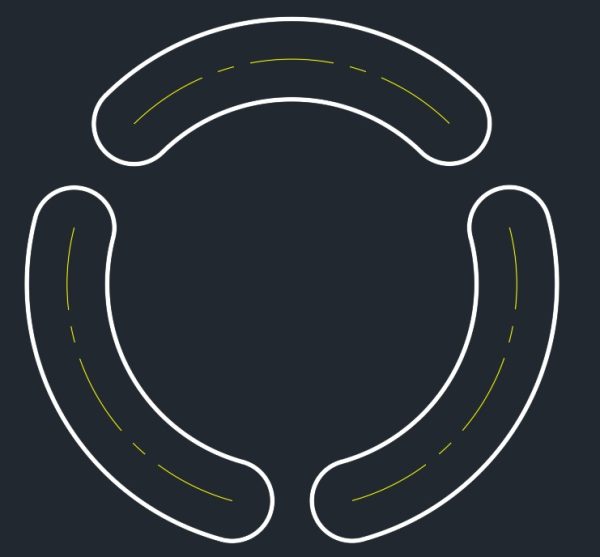

پلاگین ترسیم سوراخ بیضی شکل گرد در اتوکد ، راهکاری دقیق و مهندسی برای ایجاد اشکال بیضوی در اتوکد است که با تعریف مرکز، نقاط شروع و پایان و ورود مقادیر شعاع مرکز و شعاع سوراخ، این فرم پیچیده را به سرعت و با دقت بالا ترسیم میکند. این ابزار با حذف پیچیدگیهای دستی، امکان ایجاد سوراخهای استاندارد و یکدست را در کمترین زمان فراهم کرده و دقت نقشههای شما را تضمین مینماید.
این محصول به صورت دانلودی میباشد و پس از تکمیل خرید، در ایمیل و در پنل کاربری و بخش دانلودها (در صورت ثبت نام در سایت) قابل دانلود میباشد.
توضیحاتی درباره پلاگین ترسیم سوراخ لوبیایی گرد در اتوکد
اگر بخواهیم به صورت دستی و با دستورات مرسوم نرم افزار اتوکد، سوراخ لوبیایی گرد ترسیم کنیم:
- کار بسیار زمانبری میشود.
- احتمال خطا خیلی بالا میرود.
ولی با استفاده از این برنامه به راحتی و با انتخاب یک نقطه در صفحه به عنوان مرکز و انتخاب دو نقطه دیگر به عنوان ابتدا و انتها لوبیایی و وارد کردن شعاع، سوراخ لوبیایی گرد در عرض چند ثانیه ترسیم میشود.

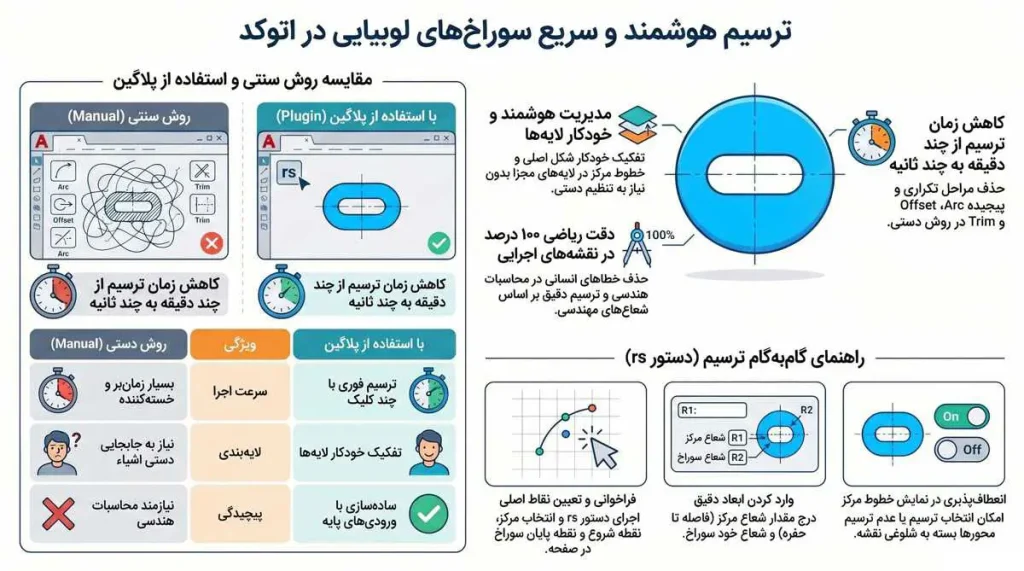

روند معمولی ترسیم سوراخ کشیده گرد در اتوکد
- با دستور Arc یک کمان ترسیم میکنیم.
- با دستور Offset، کمان ترسیم شده را به اندازه شعاع به دو طرف کپی میکنیم.
- با استفاده از دستور Arc، دو کمان در دو طرف کمانهای به دست آمده، ترسیم میکنیم.
- اولین کمانی که ترسیم کردیم را به محور تبدیل میکنیم.
- اگر بخواهیم خط محور، رنگ یا نوع خط خاصی داشته باشد، باید تمام این موارد را در قالب یک لایه تعریف کنیم.
ولی این برنامه، تمام این مراحل را فقط با انتخاب یک مرکز، دو نقطه و وارد کردن شعاع انجام میدهد.
فواید استفاده از پلاگین
- حذف پیچیدگیهای ریاضی و هندسی:
ترسیم دستی یک بیضی با شعاعهای مشخص (نیمقطر بزرگ و کوچک) و دقت بالا در اتوکد معمولاً نیاز به دستورات پیچیده یا روشهای تقریبی دارد. این پلاگین با دریافت پارامترهای دقیق (شعاع مرکز و شعاع سوراخ)، شکل بیضی را با دقت ریاضی کامل ترسیم میکند. - کنترل کامل بر ابعاد و جزئیات:
امکان تعیین شعاع مرکز (فاصله از مرکز بیضی تا مرکز حفره) و شعاع خود سوراخ، به کاربر اجازه میدهد تا سوراخهایی با ابعاد کاملاً استاندارد و مهندسی ترسیم کند. این دقت برای نقشههای اجرایی و ساخت بسیار حیاتی است. - نظمدهی خودکار به لایهها (Layer Management):
یکی از بزرگترین مزیتهای این پلاگین، ترسیم خودکار شکل در یک لایه و خط مرکز در لایهای دیگر است. این ویژگی باعث میشود نقشه شما همیشه تمیز و استاندارد باشد و نیازی به جابجایی دستی اشیاء به لایههای مناسب نداشته باشید. - انعطافپذیری در نمایش خطوط مرکز:
قابلیت انتخاب برای ترسیم یا عدم ترسیم خط مرکز، به کاربر این امکان را میدهد که بسته به نیاز نقشه (مثلاً در نقشههای کلی که خطوط مرکز شلوغ میشوند یا نقشههای اجرایی که نیاز به محورهای دقیق است)، خروجی دلخواه را داشته باشد. - سرعت بالا در تکرار عملیات:
در پروژههایی که دهها یا صدها سوراخ بیضی شکل گرد وجود دارد (مثل سازههای فلزی، پنلهای صنعتی یا طراحی قطعات مکانیکی)، این پلاگین زمان ترسیم را به شدت کاهش میدهد و از خطاهای انسانی در اندازهگیری و ترسیم جلوگیری میکند.
این پلاگین برای چه کسانی مناسب است؟
- مهندسان سازه و طراحان سازههای فلزی:
در اتصالات فلزی، گاهی از صفحات وصله با سوراخهای بیضی شکل برای جابجایی یا تنظیم استفاده میشود. این پلاگین ترسیم دقیق این اتصالات را بسیار سریع میکند. - طراحان صنعتی و مکانیک (Industrial & Mechanical Designers):
برای طراحی قطعاتی که نیاز به سوراخهای بیضی برای اهداف خاص (مثل کاهش وزن، راهنمایی حرکت، یا دلایل زیباییشناختی) دارند. - نقشهکشهای صنعتی و معماری صنعتی:
کسانی که در ترسیم پلانهای صنعتی، جایگاه تجهیزات یا سوراخهای کف برای لولهکشی و تاسیسات با فرمهای خاص سروکار دارند. - کاربرانی که با استانداردهای لایهبندی سختگیرانه کار میکنند:
دفاتر فنی یا شرکتهایی که قوانین سفت و سختی برای تفکیک لایههای “ترسیمات اصلی”، “ابعاد” و “محورها” دارند، از این ویژگی پلاگین بسیار سود میبرند. - دانشجویان رشتههای مهندسی:
برای انجام پروژههایی که نیاز به ترسیم قطعات با اشکال هندسی ترکیبی دارند و میخواهند دقت و سرعت ترسیم را بالا ببرند.
این پلاگین با ترکیب دقت ابعادی، سادگی در ورودیها و نظم لایهبندی، ابزاری ضروری برای هر مهندس یا طراح است که به دنبال ترسیم سریع و استاندارد سوراخهای بیضی شکل گرد در محیط اتوکد است.
ویدئوی راهنمای بارگذاری دائمی پلاگین اتوکد
بارگذاری دائمی پلاگین اتوکد
برای بارگذاری دائمی پلاگین اتوکد (فایل با پسوند dll) راه ساده ای وجود ندارد. پلاگین اتوکد را مانند فایلهای لیسپ نمیتوان در پنجره Load/Unload Application به صورت دائمی بارگذاری نمود.
بارگذاری دائمی پلاگین اتوکد نیاز به کمی مهارت برنامه نویسی دارد و از آنجایی که اینکار ممکن است برای شما عزیزان سخت باشد، تصمیم گرفتم که یک نرم افزار برای اینکار بنویسم تا شما عزیزان به راحتی بتوانید پلاگینهای اتوکد را به صورت دائمی بارگذاری کرده و با خیال راحت از آن استفاده کنید.
مرحله اول بارگذاری دائمی پلاگین اتوکد
فایل Auto Loader.exe را اجرا میکنیم. بعد از اجرای برنامه پنجره زیر ظاهر میشود.
دکمه Browse را میزنیم. با فشردن این دکمه، پنجره انتخاب فایل ظاهر میشود. در این پنجره، فایل مورد نظر با پسوند dll را انتخاب میکنیم و دکمه Open را میزنیم.
نام و آدرس فایل در باکس کنار این دکمه نمایش داده میشود.
نکته1: برنامه هایی که در سایت ارائه میشود، مانند تصویر زیر میباشد. یعنی برای هر برنامه چندین فایل با پسوند dll ارائه شده است و نام هر فایل به این صورت میباشد: ابتدا نام برنامه و بعد دستور یا دستوراتی که این برنامه با آنها اجرا میشود و در نهایت نسخه ای که میتوانید از این برنامه در اتوکد استفاده کنید (یعنی اگر نسخه اتوکد شما 2024 است، باید فایلی که آخر آن 2024 است را انتخاب کنید).
نکته2: این پلاگین در همه برنامه های بر پایه اتوکد (AutoCAD Mechanical, Civil 3D, AutoCAD Electrical, …) از نسخه 2015 به بعد قابل اجراست.
دکمه Auto Loader را میزنیم. یک پنجره مانند زیر نمایش داده میشود به این معنی که فایل مورد نظر (که در ادامه به توضیح آن میپردازم) با موفقیت آپدیت شده است.
با اینکار یک پوشه به اسم Selfamooz در درایو C ایجاد میشود که اگر داخل این پوشه برویم یک فایل با پسوند lsp به اسم SelfamoozProgram ایجاد شده که اسم و آدرس فایلی که انتخاب کردیم داخل آن نوشته شده است.
حال باید مرحله دوم نصب دائمی پلاگین اتوکد را اجرا کنیم.
مرحله دوم نصب دائمی پلاگین در اتوکد
بعد از این مرحله وارد اتوکد شده و دستور ap را در خط فرمان اجرا میکنیم تا پنجره Load/Unload Application باز شود.
در این پنجره و در قسمت Startup Suite روی دکمه Contents کلیک میکنیم.
پنجره Startup Suite باز میشود. در این پنجره روی دکمه Add کلیک کرده تا پنجره انتخاب فایل ظاهر شود.
فایل مورد نظر (همان فایلی که در درایو C و در پوشه Selfamooz بود) را انتخاب میکنیم.
با انتخاب فایل، اسم و آدرس آن در پنجره Startup Suite اضافه میشود.
پنجره Startup Suite و پنجره Load/Unload Application را ببندید. اتوکد را هم ببندید.
حال اگر اتوکد را باز کنید و دستور مورد نظر را در خط فرمان بنویسید، خواهید دید که این دستور جزء دستورات اتوکد شناخته میشود و میتوانید آن را اجرا و از آن استفاده کنیم.
دیگر لازم نیست هر بار پلاگین اتوکد را بارگذاری کنید و با بالا آمدن اتوکد، پلاگین اتوکد به صورت خودکار بارگذاری میشود.
توجه بسیار مهم
برای بارگذاری دائم پلاگین اتوکد ، فقط برای اولین بار این دو مرحله را انجام میدهیم. برای دفعه های بعد فقط مرحله اول را انجام میدهیم.
یعنی با نرم افزار Auto Loader پلاگین مورد نظر را به فایل SelfamoozProgram.lsp اضافه میکنیم و تمام. دیگر لازم به انجام مرحله دوم نیست.
اگر به هر دلیلی تمایلی به نصب دائم پلاگین اتوکد نداشتید، باید پلاگین اتوکد مورد نظر را به صورت دستی بارگذاری کنید. البته بارگذاری پلاگین به صورت دستی در اتوکد ملزم به این است که هر بار که اتوکد را اجرا میکنید، پلاگین را نیز بارگذاری کنید.
بارگذاری دستی پلاگین اتوکد
برای بارگذاری به صورت دستی پلاگین اتوکد باید دستور netload رو در اتوکد اجرا کرده و فایل مورد نظر را در پنجره باز شده انتخاب کنیم و بعد از تایید پنجره، پلاگین در اتوکد بارگذاری شده و میتوانیم از آن استفاده کنیم.
در هر بار اجرای اتوکد فقط یکبار بارگذاری پلاگین کافیست. بعد از آن حتی برای فایلهای اتوکد که بعد از بارگذاری باز میکنید نیاز به بارگذاری مجدد ندارید.
نحوه استفاده از پلاگین سوراخ بیضی شکل گرد
بعد از بارگذاری پلاگین دستور rs را در خط فرمان اجرا میکنیم
به توضیح پیامهای برنامه میپردازم:

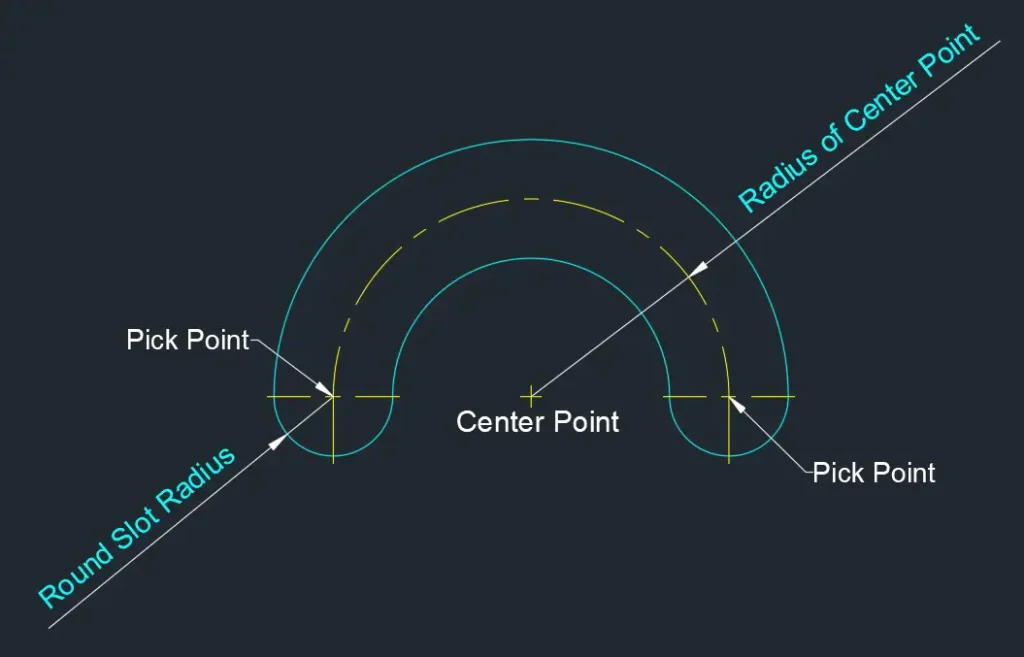

Specify Center Point of Round Slot:
نقطه مرکز سوراخ بیضی شکل را انتخاب کنید.
Pick First Point of Round Slot:
اولین نقطه برای ترسیم سوراخ بیضی شکل گرد را انتخاب کنید.
Pick Second Point of Round Slot:
دومین نقطه برای ترسیم سوراخ را انتخاب کنید.
Enter the Radius of the Center Round Slot:
مقدار شعاع از مرکز را وارد کنید.
Enter the Radius of Round Slot:
مقدار شعاع سوراخ را وارد کنید.
با استفاده از پلاگین ترسیم سوراخ بیضی شکل در اتوکد ، دیگر نگران پیچیدگیهای ترسیم دستی نباشید. همین حالا کیفیت و سرعت کار خود را در اتوکد ارتقا دهید و از دقیقترین خروجیها برای نقشههای صنعتی خود لذت ببرید.
دستور اجرای این پلاگین در اتوکد چیست؟
پس از بارگذاری پلاگین، کافی است دستور rs را در خط فرمان تایپ کرده و اینتر بزنید. سپس مراحل انتخاب نقطه و وارد کردن ابعاد را طبق راهنمای برنامه پیش بروید.
چرا استفاده از این پلاگین نسبت به ترسیم دستی سوراخهای کشیده (Slot) بهتر است؟
ترسیم دستی یک سوراخ بیضی یا کشیده در اتوکد نیازمند انجام چندین مرحله پیچیده است: ترسیم کمان، استفاده از دستور Offset برای کپی کردن، ترسیم کمانهای جانبی و در نهایت مدیریت لایهها و خطوط محور. این فرآیند هم زمانبر است و هم احتمال خطای انسانی در آن بالاست. با این پلاگین، تمام این مراحل در چند ثانیه و تنها با وارد کردن ۳ نقطه (مرکز، ابتدا و انتها) و ۲ عدد (شعاعها) انجام میشود.
پارامترهای ورودی برای ترسیم این سوراخ کدامند؟
برای ترسیم این شکل، شما باید مقادیر زیر را وارد کنید:
- نقطه مرکز: نقطهای که مرکز هندسی شکل در آن قرار میگیرد.
- نقطه شروع و پایان: دو نقطهای که طول و جهت اصلی سوراخ را مشخص میکنند.
- شعاع مرکز (Radius of Center): شعاع نیمدایرههای انتهای شکل (فاصله از خط مرکزی تا لبه بیرونی).
- شعاع سوراخ (Radius of Slot): شعاع دایرهای که ضخامت یا عمق برش سوراخ را تعیین میکند.
آیا این پلاگین به صورت خودکار لایهبندی را انجام میدهد؟
بله، یکی از مزایای کلیدی این ابزار، نظمدهی خودکار به نقشه است. شکل اصلی سوراخ به صورت خودکار در لایه اصلی ترسیم میشود و خطوط مرکز (Axis Lines) در لایهای مجزا قرار میگیرند. این ویژگی باعث میشود نقشه شما همیشه تمیز، استاندارد و آماده برای چاپ یا ارائه باشد، بدون اینکه نیاز به جابجایی دستی اشیاء به لایههای مختلف داشته باشید.
آیا امکان کنترل نمایش خطوط مرکز وجود دارد؟
بله. این پلاگین انعطافپذیری کاملی در نمایش خطوط مرکز دارد. شما میتوانید انتخاب کنید که خطوط مرکز ترسیم شوند یا خیر. این قابلیت برای زمانی که در نقشههای کلی و شلوغ نمیخواهید خطوط مرکز اضافه شود، یا در نقشههای اجرایی که دیدن دقیق محورهای تقارنی ضروری است، بسیار کاربردی است.
این پلاگین برای چه نوع پروژههایی مناسب است؟
این ابزار به ویژه برای پروژههای زیر حیاتی است:
- سازههای فلزی: ترسیم صفحات وصله (Gusset Plates) و اتصالات با سوراخهای کشیده برای تنظیمات.
- طراحی مکانیک و صنعت: ساخت قطعاتی با سوراخهای بیضی برای کاهش وزن یا اهداف فنی خاص.
- تاسیسات و معماری صنعتی: تعیین جایگاه دقیق تجهیزات یا لولهکشیهایی که نیاز به فرمهای خاص دارند.
آیا این پلاگین دقت مهندسی لازم برای نقشههای اجرایی را دارد؟
بله. این پلاگین با استفاده از محاسبات دقیق ریاضی و هندسی، شکل را با دقت کامل ترسیم میکند. برخلاف روشهای تقریبی یا دستی، هیچگونه خطای ابعادی در انتقال از مدل اولیه به نقشه وجود ندارد و برای نقشههای اجرایی دقیق و ساخت بسیار مناسب است.
