با استفاده از لیسپ درج کد ارتفاعی در اتوکد، میتوانید کدهای ارتفاعی (ترازها) را بهسادگی در پلانها و مقاطع (برشها) ترسیم کنید. این ابزار به شما اجازه میدهد تنها با انتخاب یک مبدا (نقطه صفر) و کلیک روی نقاط بعدی، کدهای ارتفاعی را بهصورت خودکار و دقیق نسبت به نقطه صفر درج کنید. همچنین این امکان فراهم است که یک عدد دلخواه را بهعنوان پایه وارد کنید تا سایر کدها بر اساس آن محاسبه و نوشته شوند.
این پلاگین، ابزاری بسیار کاربردی و حیاتی برای مهندسان عمران، معماری و نقشهبرداران است که با خودکارسازی فرآیند پیچیده تبدیل مختصات خام (Z) به کدهای ارتفاعیِ استاندارد، کیفیت و سرعت کار را بهشدت افزایش میدهد.
اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را مطالعه کنید.
همچنین اگر به آموزشهای حرفهای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را مشاهده کنید.
قابلیتهای پلاگین درج کد ارتفاعی در اتوکد
تفاوت روند دستی با پلاگین هوشمند
اگر بخواهید بهصورت دستی و با دستورات مرسوم نرمافزار اتوکد، کدهای ارتفاعی را در قسمتهای مختلف نقشه محاسبه و تایپ کنید، با فرآیندی بسیار زمانبر روبهرو خواهید شد و احتمال خطای انسانی در محاسبات بهشدت بالا میرود. اما با این پلاگین، تمامی محاسباتِ مربوط به اختلاف ترازها توسط خود برنامه و تنها با چند کلیک انجام میشود.

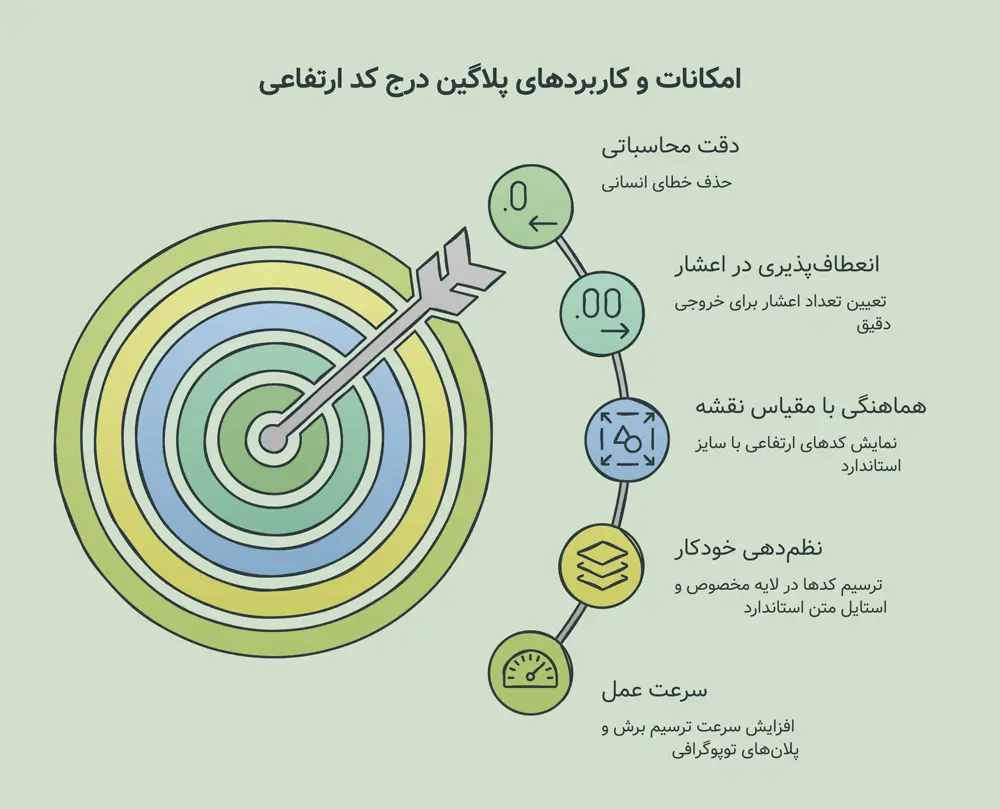

فواید استفاده از پلاگین درج کد ارتفاعی در اتوکد
- دقت و یکپارچگی محاسباتی (حذف خطای انسانی): محاسبه دستی ارتفاعات در نقشههای بزرگ مستعد خطاست. این افزونه با داشتن دو حالت «اتوماتیک» (شروع از صفر) و «دستی» (تعیین نقطه مبدا)، تضمین میکند که تمام ارتفاعات با یک مرجع واحد و کاملاً دقیق محاسبه شوند.
- انعطافپذیری در تعداد اعشار: امکان تنظیم تعداد ارقام اعشار، از شلوغی بیمورد اعداد جلوگیری کرده و خروجی را دقیقاً با نیاز پروژه هماهنگ میکند.
- هماهنگی کامل با مقیاس نقشه: اندازه متن و فاصله اعداد بر اساس مقیاس نقشه محاسبه میشود؛ بنابراین کدهای ارتفاعی در هر مقیاسی (مثلاً ۱:۱۰۰ یا ۱:۵۰) با سایز استاندارد و کاملاً خوانا دیده میشوند.
- نظمدهی خودکار به ساختار نقشه: ترسیم کدها در یک لایه مخصوص و با استایلِ متن استاندارد، باعث میشود نقشه شما همیشه تمیز و حرفهای به نظر برسد.
- سرعت عمل در ترسیم پلان و برش: جایگذاری کد ارتفاعی در نقشههای توپوگرافی یا ساختمانی فرآیندی تکراری است. این لیسپ سرعت خروجی نقشههای شما را چندین برابر میکند.
این پلاگین برای چه کسانی مناسب است؟
این پلاگین اتوکد قبلا به صورت لیسپ اتوکد ارائه میشد، اما برای سرعت بالاتر و امکانات بیشتر، حالا به عنوان یک پلاگین قدرتمند و بهینهتر بازنویسی شده است.
بارگذاری پلاگین اتوکد (فایل با پسوند .dll) با لیسپهای معمولی اتوکد فرق دارد. برای بارگذاری آن باید از دستور netload در اتوکد استفاده کنید.
۱۵۷,۰۰۰ تومان
۱۳۱,۰۰۰ تومان
۱۵۷,۰۰۰ تومان
ویدئوی راهنمای بارگذاری دائمی پلاگین اتوکد
بارگذاری دائمی پلاگین اتوکد
بارگذاری دائمی پلاگینهای اتوکد (فایلهایی با پسوند .dll) روش سادهای ندارد. پلاگین اتوکد را مانند فایلهای لیسپ نمیتوان در پنجره Load/Unload Application به صورت دائمی بارگذاری نمود.
بارگذاری دائمی پلاگین اتوکد نیاز به کمی مهارت برنامه نویسی دارد و از آنجایی که اینکار ممکن است برای شما عزیزان سخت باشد، تصمیم گرفتم که یک نرم افزار برای اینکار بنویسم تا شما عزیزان به راحتی بتوانید پلاگینهای اتوکد را به صورت دائمی بارگذاری کرده و با خیال راحت از آن استفاده کنید.
مرحله اول بارگذاری دائمی پلاگین اتوکد
- فایل Auto Loader.exe را اجرا میکنیم.
بعد از اجرای برنامه پنجره زیر ظاهر میشود.
- دکمه Browse را میزنیم.
با فشردن این دکمه، پنجره انتخاب فایل ظاهر میشود. در این پنجره، فایل مورد نظر با پسوند dll را انتخاب میکنیم و دکمه Open را میزنیم.
نام و آدرس فایل در باکس کنار این دکمه نمایش داده میشود.
نکته1: برنامه هایی که در سایت ارائه میشود، مانند تصویر زیر میباشند. یعنی برای هر برنامه چندین فایل با پسوند dll ارائه شده است و نام هر فایل به این صورت میباشد: ابتدا نام برنامه و بعد دستور یا دستوراتی که این برنامه با آنها اجرا میشود و در نهایت نسخهای که میتوانید از این برنامه در اتوکد استفاده کنید (یعنی اگر نسخه اتوکد شما 2024 است، باید فایلی که آخر آن 2024 است را انتخاب کنید).
نکته2: این پلاگین در همه برنامههای بر پایه اتوکد (AutoCAD Mechanical, Civil 3D, AutoCAD Electrical, …) از نسخه 2015 به بعد قابل اجراست.
دکمه Auto Loader را میزنیم. یک پنجره مانند زیر نمایش داده میشود و پیغامی مبنی بر آپدیت موفقیتآمیز فایل نمایش داده میشود.
با انجام این کار، پوشهای به نام Selfamooz در درایو C ایجاد میشود. درون این پوشه، فایلی با پسوند .lsp به نام SelfamoozProgram ساخته میشود که نام و مسیر فایل انتخابی شما در آن ثبت شده است.
حال باید مرحله دوم نصب دائمی پلاگین اتوکد را اجرا کنیم.
مرحله دوم نصب دائمی پلاگین در اتوکد
بعد از این مرحله وارد اتوکد شده و دستور ap را در خط فرمان اجرا میکنیم تا پنجره Load/Unload Application باز شود.
در این پنجره و در قسمت Startup Suite روی دکمه Contents کلیک میکنیم.
پنجره Startup Suite باز میشود. در این پنجره روی دکمه Add کلیک کرده تا پنجره انتخاب فایل ظاهر شود.
فایل مورد نظر (همان فایلی که در درایو C و در پوشه Selfamooz بود) را انتخاب میکنیم.
با انتخاب فایل، اسم و آدرس آن در پنجره Startup Suite اضافه میشود.
پنجرههای Startup Suite و Load/Unload Application را ببندید. اتوکد را نیز یکبار ببندید و مجدداً باز کنید.
دستور مورد نظر را در خط فرمان بنویسید، خواهید دید که این دستور جزء دستورات اتوکد شناخته میشود و میتوانید آن را اجرا و از آن استفاده کنیم.
دیگر لازم نیست هر بار پلاگین اتوکد را بارگذاری کنید و با بالا آمدن اتوکد، پلاگین اتوکد به صورت خودکار بارگذاری میشود.
توجه بسیار مهم
برای بارگذاری دائم پلاگین اتوکد ، فقط برای اولین بار این دو مرحله را انجام میدهیم. برای دفعههای بعد فقط مرحله اول را انجام میدهیم.
یعنی با نرم افزار Auto Loader پلاگین مورد نظر را به فایل SelfamoozProgram.lsp اضافه میکنیم و تمام. دیگر لازم به انجام مرحله دوم نیست.
اگر به هر دلیلی تمایلی به نصب دائم پلاگین اتوکد نداشتید، باید پلاگین اتوکد مورد نظر را به صورت دستی بارگذاری کنید. البته بارگذاری پلاگین به صورت دستی در اتوکد ملزم به این است که هر بار که اتوکد را اجرا میکنید، پلاگین را نیز بارگذاری کنید.
بارگذاری دستی پلاگین اتوکد
برای بارگذاری به صورت دستی پلاگین اتوکد باید دستور netload رو در اتوکد اجرا کرده و فایل مورد نظر را در پنجره باز شده انتخاب کنیم و بعد از تایید پنجره، پلاگین در اتوکد بارگذاری شده و میتوانیم از آن استفاده کنیم.
در هر بار اجرای اتوکد فقط یکبار بارگذاری پلاگین کافیست. بعد از آن حتی برای فایلهای اتوکد که بعد از بارگذاری باز میکنید نیاز به بارگذاری مجدد ندارید.
نحوه استفاده از پلاگین
روش استفاده از پلاگین درج کد ارتفاعی
- بعد از بارگذاری پلاگین، دستور EC را در خط فرمان نوشته و اجرا میکنیم.

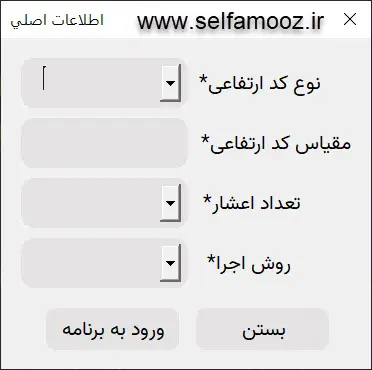

بعد از اجرا پنجره زیر ظاهر میشود.
به توضیح قسمتهای محتلف این پنجره میپردازم:
قسمت Elevation Code Type (نوع نما)
در این قسمت تعیین میکنید که کد ارتفاعی قرار است در نمای برش (Side) درج شود یا در نمای پلان (Top).
قسمت Precision (دقت اعشار)
تعداد ارقام اعشار را میتوانید از صفر تا ۸ رقم تعیین کنید.
قسمت Execution Method (روش محاسبه)
این بخش برای تعیین نحوه محاسبه کدهای ارتفاعی است:
Auto: زمانی استفاده میشود که میخواهید ارتفاع نقاط بهصورت خودکار محاسبه و درج شود (معمولاً بر اساس مبدا صفر).
Manual: زمانی که قصد دارید اعداد کد ارتفاعی را خودتان بهصورت دستی بهعنوان مبنا وارد کنید.
قسمت Scale (مقیاس)
از طریق منوی کشویی، مقیاس کد ارتفاعی را متناسب با مقیاس نقشه انتخاب کنید.
نکته: اگر مقیاس موردنظر در منو نبود، گزینه Custom را انتخاب کنید تا کادرهای مربوطه باز شوند؛ سپس صورت کسر را در باکس سمت چپ و مخرج کسر را در باکس سمت راست وارد نمایید.
پس از اعمال تنظیمات، دکمه Enter را بزنید تا وارد محیط ترسیم شوید. روند کار بر اساس انتخابهای شما در پنجره تنظیمات متفاوت خواهد بود:
الف) درج کد در نمای برش (Side)
اگر حالت Auto را انتخاب کرده باشید:
- در پاسخ به Specify the Origin Elevation، نقطه مبدا (صفر) را کلیک کنید.
- در پاسخ به Specify Next Point، نقاط بعدی را انتخاب کنید. ارتفاع این نقاط بهصورت خودکار نسبت به مبدا محاسبه میشود. برای خروج Enter بزنید.
اگر حالت Manual را انتخاب کرده باشید:
- پس از تعیین نقطه مبدا، خط فرمان پیام Enter the Source Code را نمایش میدهد.
- عدد دلخواه خود را بهعنوان مبنا تایپ کنید. کدهای بعدی نسبت به این عددِ پایه محاسبه خواهند شد.
ب) درج کد در نمای پلان (Top)
اگر حالت Auto را انتخاب کرده باشید (برای شروع از صفر):
- مبدا را در پاسخ به Specify the Origin Elevation مشخص کنید.
- نقاط بعدی را با کلیک روی Specify Next Point انتخاب کنید.
اگر حالت Manual را انتخاب کرده باشید (برای سطوح همتراز یا کدهای مستقل):
- پس از انتخاب نقطه مبدا، پیام Enter the Source Code میآید؛ عدد کد آن قسمت را وارد کنید.
- نقطه بعدی را مشخص کنید.
- پیام Enter the Other Code ظاهر میشود؛ کد دلخواه بعدی را تایپ کنید. (این حالت برای زمانی کاربرد دارد که نقاط انتخابی نسبت به هم اختلاف ارتفاع هندسی در صفحه دوبعدی ندارند و فقط میخواهید برچسب عدد را درج کنید).
بعد از خرید پلاگین چه چیزی دریافت میکنید
- فایلهای dll مربوط به برنامه برای اتوکد نسخههای 2015 به بالا
- یک فایل Exe برای بارگذاری دائمی فایلها
- یک فایل PDF جهت توضیحات تکمیلی و لینکهای لازم
- پشتیبانی کامل تیم سِلف آموز جهت برطرف کردن ایرادهای شما عزیزان
- پاسخ به سوالات شما در رابطه با این برنامه
در صورتی که به یادگیری برنامهنویسی اتولیسپ در اتوکد علاقمند هستید، میتوانید کتاب آموزش اتولیسپ را تهیه کنید. این کتاب، کاملترین مرجع یادگیری این زبان برنامهنویسی به زبان فارسی میباشد.
دریافت کد فعالسازی پلاگین اتوکد
این محصول به صورت دانلودی است. پس از تکمیل فرایند خرید، لینک محصول به ایمیل شما ارسال شده و همچنین از طریق پنل کاربری (بخش دانلودها، در صورت ثبتنام در سایت) قابل دریافت خواهد بود.
سوالات متداول
Frequently Asked Questions
دستور اجرای لیسپ درج کد ارتفاعی چیست؟
پس از بارگذاری پلاگین، کافی است دستور ec را در خط فرمان اتوکد وارد کنید.
پلاگین درج کد ارتفاعی در اتوکد چه کاری انجام میدهد؟
این پلاگین امکان درج خودکار کدهای ارتفاعی در پلانها و برشهای اتوکد را فراهم میکند و ارتفاع نقاط مختلف را نسبت به یک نقطه مبنا محاسبه و نمایش میدهد.
آیا میتوان کدهای ارتفاعی را بر اساس یک عدد دلخواه محاسبه کرد؟
بله، در حالت Manual میتوانید یک عدد پایه یا تراز مبنا وارد کنید تا تمامی کدهای ارتفاعی نسبت به آن محاسبه شوند.
آیا امکان درج کد ارتفاعی در پلان و برش وجود دارد؟
بله، این پلاگین از هر دو حالت پلان (Top) و برش (Side) پشتیبانی میکند.
چگونه نقطه صفر ارتفاعی را تعیین کنیم؟
پس از اجرای دستور ec کافی است یک نقطه را به عنوان مبدا یا تراز صفر انتخاب کنید تا سایر ارتفاعات نسبت به آن محاسبه شوند.
آیا تعداد اعشار کدهای ارتفاعی قابل تنظیم است؟
بله، تعداد اعشار از صفر تا 8 رقم اعشار قابل تنظیم است.
آیا کدهای ارتفاعی به صورت خودکار محاسبه میشوند؟
بله، در حالت Auto ارتفاع هر نقطه نسبت به نقطه مبدا به صورت خودکار محاسبه و در نقشه درج میشود.
تفاوت حالت Auto و Manual چیست؟
در حالت Auto کد ارتفاعی بر اساس صفر محاسبه میشود، اما در حالت Manual کاربر میتواند مقادیر ارتفاعی را به صورت دستی وارد کند.
آیا امکان انتخاب مقیاس دلخواه برای کدهای ارتفاعی وجود دارد؟
بله، علاوه بر مقیاسهای آماده و استاندارد، میتوانید از گزینه Custom برای تعریف مقیاس دلخواه استفاده کنید.
آیا اندازه متن کدهای ارتفاعی با مقیاس نقشه هماهنگ میشود؟
بله، اندازه متن و فاصلههای ترسیمی بر اساس مقیاس انتخاب شده تنظیم میشوند.
آیا این پلاگین خطاهای محاسباتی را کاهش میدهد؟
بله، با حذف محاسبات دستی احتمال بروز خطا در درج کدهای ارتفاعی به حداقل میرسد.
آیا میتوان تعداد نامحدودی کد ارتفاعی درج کرد؟
بله، پس از انتخاب نقطه مبدا میتوانید هر تعداد نقطه که نیاز دارید انتخاب و کد ارتفاعی آنها را درج کنید.
این پلاگین برای چه افرادی مناسب است؟
این پلاگین برای
- مهندسان عمران
- معماران
- نقشهبرداران
- دفاتر فنی مهندسی
- شرکتهای پیمانکاری
- دانشجویان رشتههای مرتبط
مناسب است.
آیا میتوان کدهای ارتفاعی را در پروژههای راهسازی و توپوگرافی استفاده کرد؟
بله، این پلاگین برای
- نقشههای توپوگرافی
- راهسازی
- محوطهسازی
- پروژههای عمرانی
بسیار کاربردی است.
آیا کدهای ارتفاعی در لایه اختصاصی ترسیم میشوند؟
بله. برنامه، کدهای ارتفاعی را در لایه مشخص و با استایل استاندارد ایجاد میکند تا نظم نقشه حفظ شود.
آیا میتوان برای هر نقطه کد ارتفاعی متفاوت وارد کرد؟
بله، در حالت Manual و نمای Top میتوانید برای هر نقطه مقدار ارتفاعی جداگانه وارد کنید.
آیا این پلاگین باعث افزایش سرعت ترسیم نقشه میشود؟
بله، فرآیند درج کدهای ارتفاعی را به شدت سریعتر کرده و زمان ترسیم نقشه را کاهش میدهد.
مهمترین مزیت لیسپ درج کد ارتفاعی نسبت به روش دستی چیست؟
- افزایش سرعت
- حذف خطاهای محاسباتی
- یکپارچگی نقشه
- درج استاندارد کدهای ارتفاعی
از مهمترین مزایای آن هستند.
