طراحی فنر گرد کروی در اتوکد
در این خودآموز به آموزش طراحی فنر گرد کروی در اتوکد با استفاده از دستورهای پیشرفته اتوکد پرداخته شده است.
همچنین از کمترین دستورات برای رسیدن به نتیجه و مدل اصلی استفاده شده است که خود این موضوع باعث بهینه شدن طراحی شده است.
برای طراحی فنر در اتوکد ، ابتدا از دستور Helix استفاده شده تا مسیر یا همان مارپیچ فنر ایجاد شود. بعد از ترسیم مسیر، از دستور Sweep استفاده میکنیم تا به همراه مقطع، یک فنر طراحی کنیم و مقطع را بر روی مسیر هدایت کنیم.
البته در طراحی فنر گرد کروی در اتوکد به علت اینکه دارای شکل خاصی میباشد با دستور Helix نمیتوان این نوع طراحی را ایجاد کرد و باید با روشی که در ادامه گفته میشود آنرا ایجاد کنیم.
اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را مطالعه کنید.
همچنین اگر به آموزشهای حرفه ای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را مشاهده کنید.
مراحل طراحی فنر گرد کروی در اتوکد :
- ابتدا با استفاده از دستورات محیط دو بعدی اتوکد، یک نیم دایره ترسیم میکنیم.
- با استفاده از دستور Revolve، یک کره به صورت Surface ترسیم میکنیم.
- یک خط در پایین کره ترسیم میکنیم که این خط باید بزرگتر از شعاع کره باشد.
- با استفاده از دستور Sweep و گزینه Twist، خط ترسیم شده در مرحله قبل را، حول خط وسط نیم دایره هدایت کرده تا یک یک مارپیچ ایجاد شود.
- با دستور Interfere ، فصل مشترک کره و مارپیچ را به دست می آوریم.
- با دستور Sweep، مقطع مورد نظر را در فصل مشترکی که به دست آوردیم هدایت کرده و فنر گرد کروی را ایجاد میکنیم.
ویدئوی این آموزش را مشاهده کنید
مراحل طراحی فنر گرد کروی در اتوکد
در این قسمت تمام مراحل طراحی فنر گرد کروی در اتوکد توضیح داده شده است ولی به حزئیات پرداخته نشده است. برای اینکه طراحی فنر در اتوکد را به صورت کامل و با جزئیات بیاموزید، ویدئوی بالا را مشاهده کنید.
ترسیم سطح کروی
- دستور UCS را اجرا کرده و آنزا حول محور Y، نود درجه دوران میدهیم.

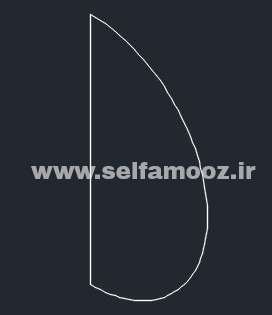

- یک نیم دایره که دو سر آن با یک خط به هم وصل شده اند، ترسیم میکنیم.

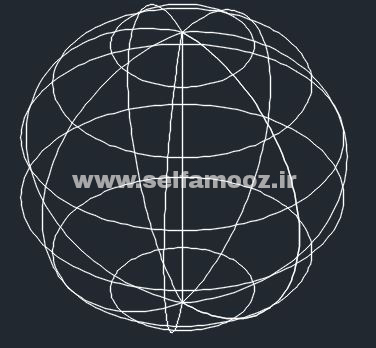

- از سربرگ Surface و پنل Create، دستور Revolve را اجرا کرده و ابتدا نیم دایره و بعد خط را انتخاب کرده و یک سطح کروی ایجاد میکنیم.
ترسیم سطح مارپیچ
- یک خط در پایین نیم دایره و بزرگتر از شعاع آن ترسیم میکنیم.
- از سربرگ Surface و پنل Create، دستور Sweep را اجرا کرده و خطی که در مرحله قبل ترسیم کردیم را به عنوان مقطع انتخاب کرده و اینتر میزنیم. گزینه Twist را انتخاب کرده و 7200 را وارد میکنیم. خطی که ابتدا ترسیم کردیم را به عنوان مسیر انتخاب کرده و سطح مارپیچ را به دست می آوریم.
نکته: انتخاب گزینه Twist برای چرخش مقطع در حول مسیر و به دست آوردن سطح مارپیچ میباشد.
ایجاد فصل مشترک و ساخت مارپیچ فنر گرد کروی
- از سربرگ Solid و پنل Solid Editing، دستور Interfere را انتخاب کرده و کره و سطح مارپیچ را انتخاب میکنیم تا فصل مشترک آنها را به دست آوریم.
- فصل مشترک به دست آمده به شکل منحنیهایی است که هر کدام به صورت یک موضوع جداگانه ایجاد شده اند.
- با دستور Join تمام منحنیها را با هم یکپارچه میکنیم.
کامل کردن طراحی فنر گرد کروی در اتوکد
- یک دایره به اندازه قطر مقطع فنر ترسیم میکنیم.
- از سربرگ Solid و پنل Solid، دستور Sweep را اجرا کرده و دایره ای که ترسیم کردیم را به عنوان مقطع و مارپیچ به دست آمده را به عنوان مسیر انتخاب میکنیم.

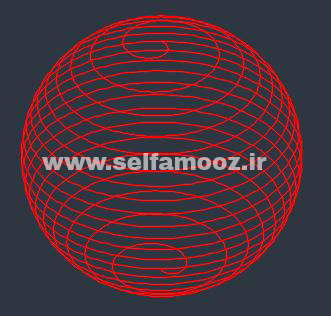

به این صورت، طراحی فنر گرد کروی در اتوکد را انجام داده و از دستورات سطح سازی و سالید برای به دست آوردن مدل نهایی، کمک میگیریم.
در طراحی فنر گرد کروی در اتوکد می آموزیم:
- آموزش کامل طراحی فنر گرد کروی در اتوکد
- نحوه دوران UCS حول محورهای X,Y یا Z را خواهیم آموخت.
- نحوه استفاده از دستور Circle برای ترسیم دایره را خواهیم آموخت.
- چگونه از دستور Line برای ترسیم خط استفاده کنیم.
- چطور از دستور Join جهت یکپارچه کردن موضوعات استفاده کنیم.
- نحوه استفاده از دستور Trim برای برش یک موضوع توسط یک لبه برش را خواهیم آموخت.
- چطور از دستور Revolve برای چرخش موضوعات، حول یک محور استفاده کنیم.
- طریقه استفاده از دستور Sweep جهت هدایت موضوعات (مقطع) بر روی یک مسیر را می آموزیم.
- نحوه استفاده از دستور Interfere جهت به دست آوردن فصل مشترک دو موضوع را خواهیم آموخت.
- گزینه Twist در دستور Sweep کمتر مورد استفاده و توجه قرار میگیرد ولی کارایی خیلی زیادی دارد و همینطور میتوان با این گزینه طرحهای زیادی را ایجاد کرد نیز کامل توضیح داده شده است.
