در این آموزش رایگان به طراحی فنر مربعی گرد در کتیا میپردازیم و با استفاده از دستورات مختلف محیطهای Sketcher, GSD (Generative Shape Design), Part Design طراحی این مدل را انجام میدهیم. ممکن است این نوع ترسیم و طراحی چنین مدلی هیچگاه در صنعت انجام نشود ولی با دستوراتی که در این آموزش می آموزیم، میتوانیم مدلهای پیچیده را طراحی کنیم.
طراحی پارامتریک قطعات در نرم افزار CATIA را می آموزیم.
طراحی بهینه و استفاده از کمترین دستورات برای طراحی مدل
با دانستن نحوه استفاده از چنین دستوراتی میتوانیم به راحتی طرحهای سختتر و پیچیده تر را ترسیم کنیم.
اگر به آموزشهای دیگر کتیا علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش کتیا را مطالعه کنید.
همچنین اگر به آموزشهای حرفه ای کتیا علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش کتیا را مشاهده کنید.
مراحل طراحی فنر مربعی گرد در کتیا به صورت زیر است
- یک دایره ترسیم میکنیم.
- یک مربع که وسط آن روی دایره است، ترسیم میکنیم.
- با دستور Sweep، مربع را حول دایره هدایت میکنیم تا تشکیل یک سطح مربع گرد بدهد.
- با دستور Extrude، یک استوانه ایجاد میکنیم.
- با دستور Sweep و استفاده از Law، یک سطح مارپیچ ایجاد میکنیم.
- تا این مرحله قسمتهای اصلی طراحی فنر در کتیا را به دست آوردیم.
- فصل مشترک سطح مارپیچ و مربع گرد برای طراحی فنر را به دست می آوریم.
- مقطع مورد نظر را حول فصل مشترک به دست آمده هدایت میکنیم تا مارپیچ نهایی را به دست بیاوریم.
- در انتها با دستور Close Surface سطح را به مدل سلب تبدیل میکنیم.
روند طراحی فنر مربعی گرد در کتیا
طراحی مدل سیمی

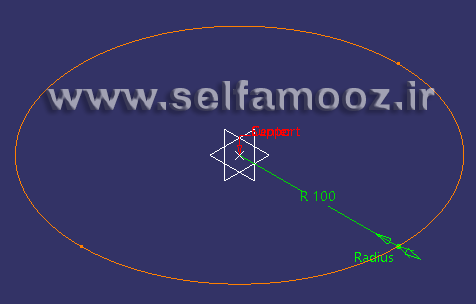

- با استفاده از دستور Circle در محیط GSD، یک دایره که مرکز آن در نقطه صفر مختصات، بر روی صفحه XY و شعاع آن 100 میلیمتر است، ترسیم میکنیم.

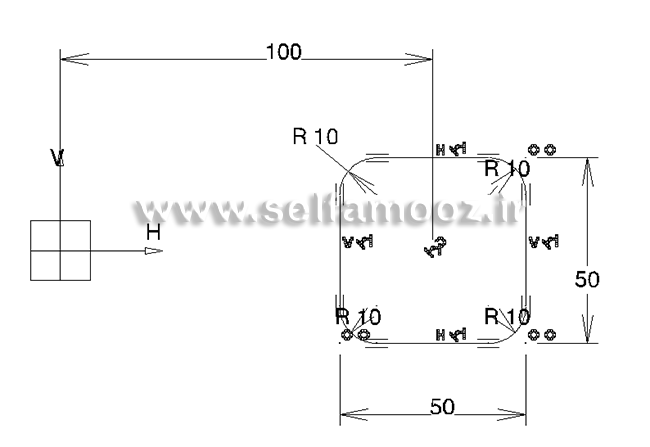

- صفحه YZ را انتخاب کرده و وارد محیط Sketcher میشویم و ترسیمی مانند تصویر زیر رسم میکنیم.

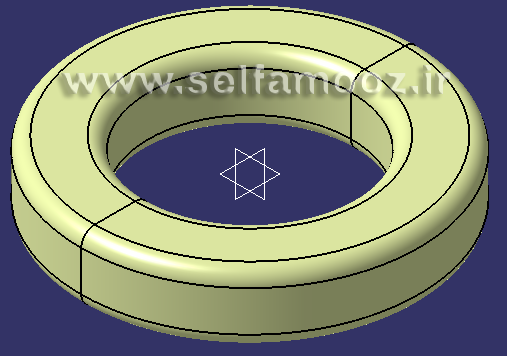

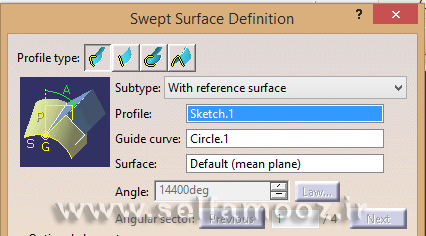

- از محیط Sketcher خارج میشویم و دستور Sweep را اجرا کرده و در قسمت Profile، اسکچی که در مرحله قبل ترسیم کرده بودیم و در قسمت Guide curve، دایره ای که در ابتدا ترسیم کردیم را انتخاب کرده (بقیه تنظیمات را مانند تصویر زیر انجام میدهیم) و پنجره Swept Surface Definition را تایید میکنیم.

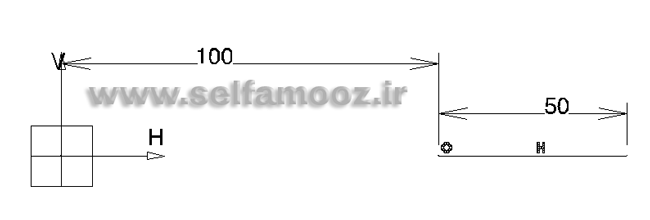

- صفحه YZ را انتخاب کرده و وارد محیط Sketcher میشویم و ترسیمی مانند تصویر زیر انجام میدهیم.

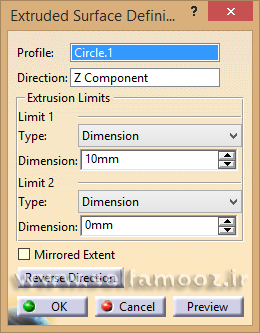

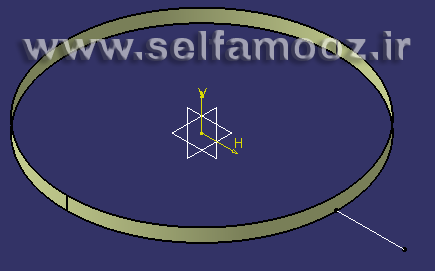

- از محیط Sketcher خارج میشویم و با استفاده از دستور Extrude ترسیمی مانند تصویر زیر ایجاد میکنیم. در قسمت Profile، دایره ای که در ابتدا ترسیم کرده بودیم را انتخاب میکنیم (بقیه تنظیمات را مانند تصویر زیر انجام میدهیم) و پنجره Extrude Surface Definition را تایید میکنیم.

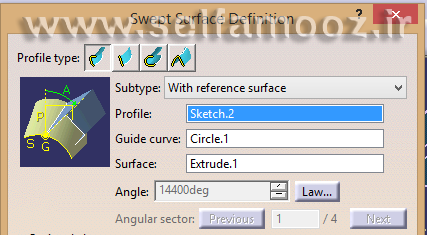

- دستور Sweep را اجرا کرده را اجرا کرده و در قسمت Profile، اسکچی که در مرحله قبل ترسیم کردیم و در قسمت Guide curve، دایره ای که در ابتدا ترسیم کرده بودیم و در قسمت Surface، اکسترود ایجاد شده در مرحله قبل را انتخاب میکنیم (بقیه تنظیمات را مانند تصویر زیر انجام میدهیم).

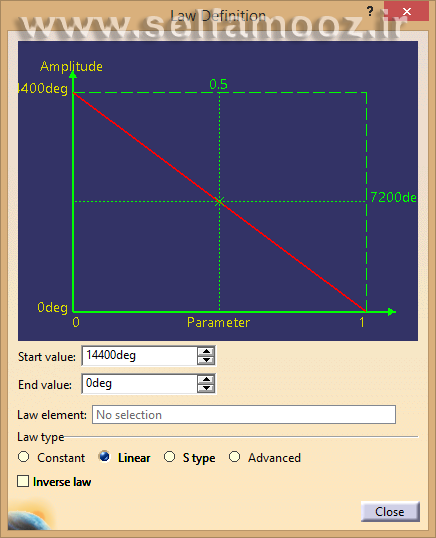

- قبل از تایید پنجره Swept Surface Definition، روی دکمه Law کلیک کرده و تنظیمات را مانند تصویر زیر انجام میدهیم و پنجره Law Definition را تایید میکنیم.

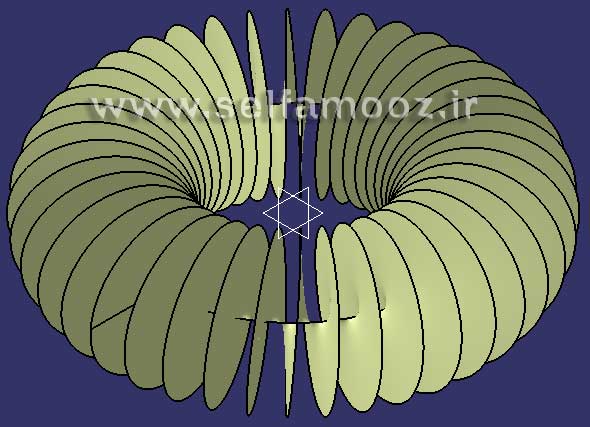

- پنجره Swept Surface Definition را تایید میکنیم.

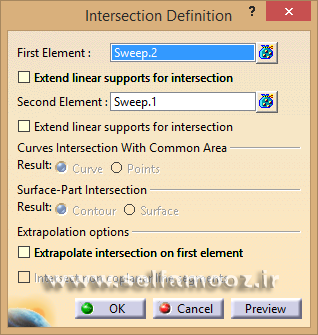

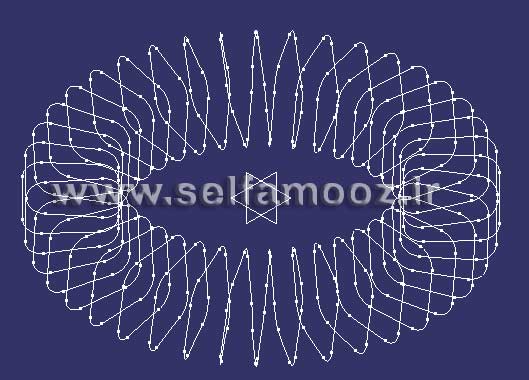

- دستور Intersection را اجرا کرده و Sweepهای ایجاد شده در مرحله قبل را انتخاب میکنیم و پنجره Intersection Definition را تایید میکنیم.
ایجاد فنر مربعی گرد

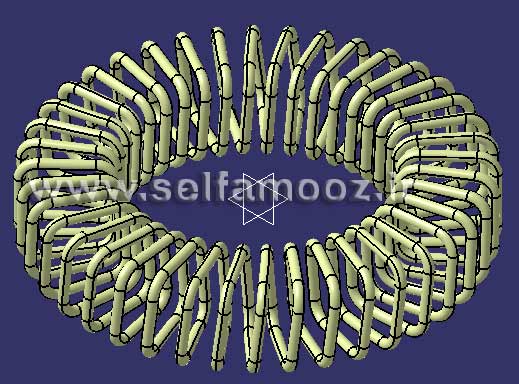

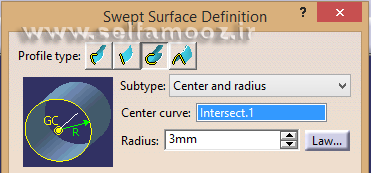

- دستور Sweep را اجرا کرده و در قسمت Center curve، فصل مشترکی که در مرحله قبل به دست آوردیم را انتخاب میکنیم و در قسمت Radius، مقدار 3 میلیمتر را وارد کرده و (بقیه تنظیمات را مانند تصویر زیر انجام میدهیم) و پنجره Swept Surface Definition را تایید میکنیم.

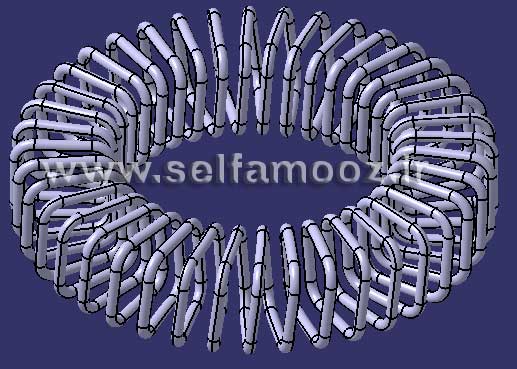

- وارد محیط Part Design شده و دستور Close Surface را اجرا کرده و Sweep مرحله قبل را انتخاب میکنیم و پنجره CloseSurface Definition را تایید میکنیم.
دستورات زیر را در طراحی فنر مربعی گرد در کتیا خواهیم آموخت
دستورات زیر را در محیط GSD (Generative Shape Design) می آموزیم
- چگونه با دستور Circle یک دایره ترسیم کنیم.
- با استفاده از دستور Sweep، یک مقطع را حول مسیر هدایت کنیم.
- نحوه استفاده از Law را در دستور Sweep برای به دست آوردن مارپیچ در کتیا می آموزیم.
- چگونه با دستور Extrude به یک موضوع بعد بدهیم.
- با استفاده از دستور Intersection، فصل مشترک بین دو موضوع را به دست می آوریم.
از دستورات زیر را در محیط Sketcher، برای طراحی فنر در کتیا استفاده میکنیم
- چطور با دستور Centered Rectangle یک چهار ضلعی را از مرکز آن ترسیم کنیم.
- نحوه استفاده از دستور Line برای ترسیم خط چگونه است.
- چگونه با استفاده از دستور Corner گوشه های ترسیم را گرد کنیم و شکل اولیه مارپیچ را به دست بیاوریم.
- چطور قیود را به هم وابسته کنیم.
- نحوه استفاده از دستور Constraint برای مقید کردن موضوعات را خواهیم آموخت.
- از قیدهای هندسی برای مقید کردن هندسه موضوعات استفاده کنیم.
- استفاده از قیدهای ابعادی را برای مقید کردن اندازههای ترسیمات می آموزیم.
دستورات زیر را در محیط Part Design می آموزیم
- چطور با دستور Close Surface، یک سطح بسته را به یک جسم سلب تبدیل کنیم و مدل نهایی فنر مربعی گرد در کتیا را به دست بیاوریم.
و بسیاری مطالب مهم و کاربردی دیگر
