در این مقاله رایگان از سایت سِلف آموز قصد داریم فرمان Table در اتوکد را کاملاً توضیح میدهیم و به نحوه ترسیم جدول در اتوکد میپردازیم.
برای ترسیم جدول در اتوکد میتوانیم جدول مورد نظر را به صورت دستی و با دستورات متداول ترسیم کنیم.
برای جدولهای پیچیده و جداولی که سطر و ستونهای مشخص و یک اندازه ای ندارند، بهتر است جدول را به صورت دستی ترسیم کنیم.
البته با روشهایی که در ادامه خواهیم گفت میتوانیم جداول پیچیده را نیز ترسیم کنیم.
ولی اگر برای ترسیم جدول ، سطرها و ستونهای منظم و یک اندازه مد نظر باشد، بهترین را استفاده از دستور Table در اتوکد است.
در این مقاله قصد داریم آموزش ترسیم جدول در اتوکد و دستور Table را به صورت کامل و با تمام جزئیات توضیح دهیم.
اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را در اینجا مطالعه کنید.
همچنین اگر به آموزشهای حرفه ای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را اینجا مشاهده کنید.
اجرای دستور برای ترسیم جدول در اتوکد
با 3 روش میتوانیم دستور Table در اتوکد را اجرا کنیم:
- نوشتن دستور Table در خط فرمان و اجرای آن
- اجرای فرمان Table از طریق سربرگ Home و پنل Annotation
- اجرای فرمان Table از طریق سربرگ Annotate و پنل Tables
پنجره Insert Table برای ترسیم جدول در اتوکد
با هر کدام از روشهای بالا دستور Table را اجرا کنیم، پنجره Insert Table ظاهر میشود.
این پنجره قسمتهای مختلفی دارد که به توضیح آنها میپردازیم.
قسمت Table Style
در این قسمت میتوانیم دو کار انجام دهیم:
- انتخاب یک نوع جدول که در منوی پایین کشیدنی وجود دارد.
- ساخت جدول جدید و سفارشی با استفاده از دکمه Launch the Table Style Dialog
توجه: بعد از توضیح پنجره Insert Table، به آموزش سفارشی سازی و ساخت جدول در اتوکد میپردازیم.
قسمت Insert option
این قسمت 3 دکمه رادیویی دارد که با انتخاب هر کدام از آنها، میتوانیم جدول مناسب با آن را فراخوانی کنیم.
گزینه Start from empty table
به صورت پیش فرض و در حالت عادی این گزینه انتخاب شده است که میتوانیم با تغییر در قسمتهای مختلف پنجره Insert Table، یک جدول بسازیم.
گزینه From a data link
از این گزینه برای فراخوانی و ساخت جدول در اتوکد از اکسل استفاده میشود.
این گزینه، قبلاً در مقاله لینک جدول اکسل به اتوکد توضیح داده شده است. این مقاله را میتوانید در اینجا مطالعه کنید.
با انتخاب این گزینه، تمام قسمتهای پنجره Insert Table غیر فعال میشود.
گزینه From object data in the drawing (Data Extraction)
از این گزینه برای گرفتن خروجی، از اطلاعات موجود در فایل جاری استفاده میشود. مثلاً خروجی گرفتن از مختصات نقاط از اتوکد به اکسل
با انتخاب این گزینه، تمام قسمتهای پنجره Insert Table غیر فعال میشود.
قسمت Preview

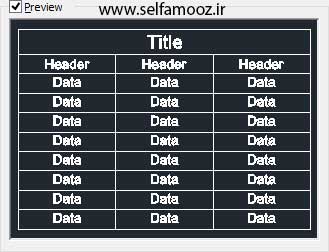

در این قسمت پیش نمایشی از جدول انتخاب شده میبینیم.
این قسمت یک تیک دارد که با برداشتن این تیک، پیش نمایش نشان داده نمیشود.
قسمت Insertion behavior
این قسمت دو گزینه دارد که با انتخاب گزینه Specify insertion point، تمام گزینه های Column & row setting قابل استفاده میباشد.
با انتخاب گزینه Specify window، فقط یکی از دو گزینه قسمتهای Column و Row قابل دسترس است که با انتخاب آن جهت ساخت جدول در اتوکد ، گزینه غیر فعال، به صورت خودکار تغییر میکند.
قسمت Column & row setting
از این قسمت برای مشخص کردن تعداد سطرها و ستونها و همینطور طول و عرض سلولهای جدول جهت ترسیم جدول در اتوکد استفاده میشود.
قسمت Set cell styles
در این قسمت میتوانیم تعیین کنیم که حالت قرارگیری سلولها برای ترسیم جدول در اتوکد به چه صورت باشد.
میتوانیم مشخص کنیم که قسمتهای مختلف جدول در کدام قسمت قرار بگیرد. بالا، وسط یا پایین
بعد از تنظیمات مورد نیاز، با تایید پنجره Insert Table و انتخاب دو نقطه به عنوان دو گوشه، جدول مورد نظر ساخته میشود و میتوانیم سلولهای آنرا با اطلاعات مورد نیاز پر کنیم.
ترسیم جدول در اتوکد به صورت سفارشی
حال که با قسمتهای مختلف پنجره Insert Table آشنا شدیم، میخواهیم یاد بگیریم که چگونه میتوانیم یک جدول به صورت سفارشی ترسیم کنیم.
اگر در قسمت Table style دکمه Launch the Table Style Dialog را بزنیم، پنجره Table Style ظاهر میشود.
این پنجره شبیه به پنجره Dimension Style است و مانند آن عمل میکند.
در قسمت Styles، استایلهایی که ساخته ایم را میتوانیم انتخاب کنیم.
در قسمت List، میتوانیم انتخاب کنیم که تمام استایلها را در قسمت Styles ببینیم یا فقط آنهاییکه در فایل مورد استفاده قرار گرفته اند.
در قسمت Preview، پیش نمایشی از استایل انتخاب شده میبینیم.
با زدن دکمه Set Current، استایل انتخاب شده در قسمت Styles به استایل جاری تبدیل میشود. همین طور با دوبار کلیک بر روی استایل مورد نظر همین اتفاق می افتد.
با زدن دکمه New میتوانیم یک استایل جدید برای ترسیم جدول در اتوکد بسازیم.
با زدن دکمه Modify، وارد تنظیمات استایل انتخاب شده میشویم و میتوانیم تغییراتی روی آن اعمال کنیم.
با زدن دکمه Delete، استایل انتخاب شده پاک میشود.
ساخت جدول جدید در اتوکد
با زدن دکمه New در پنجره Table Style، پنجره Create New Table Style ظاهر میشود و میتوانیم یک نام برای جدولی که میخواهیم انتخاب کنیم.
بعد از انتخاب نام و زدن دکمه Continue، پنجره New Table Style ظاهر میشود.
قسمت Starting table
در این قسمت میتوانیم جدولی که در فایل جاری داریم را انتخاب کرده تا ترسیم جدول در اتوکد مانند جدول انتخاب شده تنظیم شود.
قسمت General
در این قسمت میتوانیم انتخاب کنیم که تیتر و سر تیتر در پایین یا بالای جدول قرار گیرد.
قسمت Cell styles
در این قسمت میتوانیم تنظیماتی برای استایل سلولهای جدول جهت ساخت جدول در اتوکد انجام دهیم.
با زدن دکمه Create a new cell style میتوانیم یک استایل جدید برای سلولها ایجاد کنیم.
با زدن دکمه Manage Cell Styles dialog میتوانیم استایل سلولها را مدیریت کنیم.
این قسمت شامل سه سربرگ است که هر کدام مخصوص تنظیم قسمتی از ساخت جدول است.
در سربرگ General، تنظیماتی از قبیل تغییر رنگ سلول، تراز متن، فرمت متن، تایپ متن و مقدار فاصله از قسمت عمودی و افقی لبه های سلول را میتوانیم انجام دهیم.
در سربرگ Text میتوانیم تنظیماتی در رابطه با نوشته های جدول انجام دهیم. تنظیماتی مانند استایل متن، ارتفاع متن، رنگ متن و زاویه متن.
در سربرگ Border تنظیماتی در مورد خطوط جدول انجام میدهیم. تنظیماتی مانند ضخامت خط، نوع خط، رنگ خط، دوبل شدن خط و اینکه تنظیمات انجام شده در کدام قسمت جدول انجام شود.
در قسمت Cell style preview نیز پیش نمایشی از تغییرات اعمال شده بر روی سلولها خواهیم دید.
با تایید این پنجره تمام تغییرات اعمال شده و جدول جدید ایجاد شده و میتوانیم از آن استفاده کنیم.
بعد از وارد کردن جدول در صفحه نیز میتوانیم تغییراتی روی آن اعمال کنیم.
ساخت جدول در اتوکد و ویرایش آن
وقتی جدول را در صفحه ترسیم انتخاب کنیم نقاط آبی رنگ روی آن ظاهر میشود که به اصلاح به آنها Grip گفته میشود. از طریق این نقاط میتوانیم اندازه سلولها را تغییر دهیم.
همچنین با انتخاب جدول یک سربرگ به نام Table Cell به انتهای Ribbon اضافه میشود که از طریق آن میتوانیم تغییراتی روی سلول انتخاب شده بدهیم.
این سربرگ 7 پنل دارد که در ادامه به توضیح این پنلها میپردازیم.
پنل Rows در ویرایش جدول در اتوکد
با استفاده از این پنل میتوانیم تغییراتی در سطرهای انتخاب شده بدهیم.
Insert Above: از طریق این دستور میتوانیم یک سطر به بالای سلول انتخاب شده اضافه کنیم.
Insert Below: از طریق این دستور میتوانیم یک سطر به پایین سلول انتخاب شده اضافه کنیم.
Delete Row(s): با استفاده از این دستور میتوانیم سلول انتخاب شده را حذف کنیم. با حذف سلول انتخاب شده، تمام سلولهای آن سطر حذف میشوند.
پنل Columns
با استفاده از این پنل میتوانیم تغییراتی در ستونهای انتخاب شده بدهیم.
Insert Left: با استفاده از این دستور میتوانیم یک ستون در سمت چپ سلول انتخاب شده اضافه کنیم.
Insert Right: با استفاده از این دستور میتوانیم یک ستون در سمت راست سلول انتخاب شده اضافه کنیم.
Delete Column(s): با اجرای این دستور میتوانیم ستون انتخاب شده را حذف کنیم.
پنل Merge
با استفاده از دستورات این پنل میتوانیم سلولهای انتخاب شده را ادغام کنیم یا از حالت ادغام خارج کنیم.
Merge Cells: با استفاده از این گروه دستورات میتوانیم عمل ادغام روی سلولها را انجام دهیم.
با کلیک روی این دستور، یک منو باز میشود که به ترتیب تمام سلولهای انتخاب شده را با هم ادغام (Merge All) میکند، سطرهای سلولهای انتخاب شده را با هم ادغام (Merge By Row) میکند و ستونهای سلولهای انتخاب شده را با هم ادغام (Merge By Column) میکند.
Unmerge Cells: با اجرای این دستور سلولهایی که انتخاب کردیم اگر قبلاً ادغام شده باشند، از حالت ادغام خارج شده و به حالت اول برمیگردند.
پنل Cell Styles
در این پنل میتوانیم کارهایی مانند تغییر خطوط سلولهای انتخاب شده و تراز بندی متن سلولها و یکسان سازی سلول دیگر نسبت به سلول انتخاب شده را انجام دهیم.
پنل Cell Format
از طریق این پنل میتوانیم فرمت هر سلول را تغییر دهیم.
Cell Locking: از طریق این گروه دستورات میتوانیم سلول مورد نظر را قفل کنیم.
دستورهای این قسمت به ترتیب زیر هستند:
سلول تغییر پذیر است (Unlocking)، فقط محتوای سلول قفل میشود و نمیتوانیم محتوای آنرا تغییر دهیم (Content Locked)، فقط فرمت سلول قفل میشود (Format Locked)، هم محتوا و هم فرمت سلول قفل میشود (Content and Format Locked).
Data Format: از طریق این گروه میتوانیم استایل اطلاعات قرار گرفته در سلول را مشخص کنیم.
استایلها به ترتیب زیر هستند:
زاویه، واحد پول، تاریخ، اعداد اعشاری، عمومی، درصد، مختصات نقاط، متن، عدد صحیح
نکته: فرمول نویسی، تعیین فرمت سلول و اطلاعات، مانند نرم افزار اکسل میباشد.
اگر سلولی را انتخاب کنیم و Custom Table Cell Format را انتخاب کنیم، پنجره Table Cell Format ظاهر میشود و در این پنجره میتوانیم استایل اطلاعات سلول را تغییر دهیم و همچنین تنظیماتی در رابطه با استایل اطلاعات انتخاب شده را انجام دهیم.
پنل Insert
از این پنل برای قرار دادن اطلاعات مختلف مانند بلوک و فرمول و … استفاده میشود.
Block: با انتخاب سلول مورد نظر در جدول و انتخاب این دستور، پنجره Insert a Block in a Table Cell ظاهر میشود و میتوانیم بلوک را در سلول قرار دهیم.
یکی از کاربردهای این دستور برای شمارش تعداد بلوکهای مورد استفاده در فایل میباشد.
Field: با انتخاب سلول مورد نظر در جدول و انتخاب این دستور، پنجره Field ظاهر میشود و میتوانیم اطلاعات مختلفی از فایل را درون سلول انتخاب شده قرار دهیم.
Formula: با انتخاب سلول مورد نظر در جدول و انتخاب این دستور، میتوانیم مانند اکسل در سلول مورد نظر فرمول نویسی انجام دهیم.
Manage Cell Contents: محتوای سلول انتخابی را نمایش میدهد.
از طریق این پنل میتوانیم جداولی را از فایلهای اکسل به فایل جاری فراخوانی کنیم.
Link Cell: از این دستور برای فراخوانی و ساخت جدول در اتوکد از اکسل استفاده میشود.
این گزینه، قبلاً در مقاله لینک جدول اکسل به اتوکد توضیح داده شده است. این مقاله را میتوانید در اینجا مطالعه کنید.
Download from Source: اگر در جدول اکسلی که فراخوانی میکنیم، تغییراتی ایجاد کنیم، میتوانیم با استفاده از این دستور، اطلاعات جدولی که در فایل جاری از اکسل فراخوانی کردیم را به روز کنیم.
