دستور CUI در اتوکد

دستور CUI در اتوکد

در این مقاله رایگان از سایت سِلف آموز به توضیح کامل دستور CUI در اتوکد میپردازیم و کاربرد این دستور را به صورت کامل و کاربردی فرا میگیریم.

اگر دستور CUI را در خط فرمان بنویسیم و آنرا اجرا کنیم، پنجره Customize User Interface که از این به بعد آنرا پنجره CUI مینامیم، ظاهر میشود.

پنجره Customize User Interface در اتوکد برای سفارشی کردن رابط کاربری استفاده میشود.

اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را مطالعه کنید.

همچنین اگر به آموزشهای حرفه ای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را مشاهده کنید.

تعریف رابط کاربری در اتوکد

 رابط کاربری، همان دستورها و ابزارهایی است که در اتوکد برای تعامل با کاربر وجود دارد و کاربر از آنها استفاده میکند.

طراحی آیکن دستورها، نحوه چیدمان دستورها در منوها، نوار ابزارها و سربرگها را رابط کاربری میگویند.

ممکن است از نحوه چیدمان دستورها در منوها، نوار ابزارها و سربرگها راضی نباشید و مطابق با سلیقه شما نباشد.

با دستور CUI در اتوکد و استفاده از پنجره CUI، میتوانیم رابط کاربری را مطابق با سلیقه خودمان تغییر دهیم و بعد از تغییر آنرا ذخیره کنیم تا اگر اتوکد را پاک کردیم یا ویندوز را عوض کردیم و یا حتی میخواستیم رابط کاربری خودمان را بر روی سیستم دیگری داشته باشیم، بتوانیم به راحتی آنرا منتقل کنیم و از آن استفاده کنیم.

اجرای دستور CUI در اتوکد

به ۲ روش میتوانیم دستور CUI در اتوکد را اجرا کنیم:

  • نوشتن دستور CUI در خط فرمان و اجرای آن
  • اجرای دستور User Interface از پنل Customization در سربرگ Manage

با هر یک از روشهای بالا این دستور را اجرا کنید، پنجره Customize User Interface در اتوکد ظاهر میشود.

پنجره Customize User Interface در اتوکد

بعد از اجرای دستور CUI در اتوکد ، پنجره CUI ظاهر میشود.

این پنجره شامل ۲ سربرگ میباشد:

  • Customize
  • Transfer

دستور CUI در اتوکد

سربرگ Customize در پنجره CUI

سربرگ Customize دارای ۴ قسمت است و برای سفارشی کردن رابط کاربری استفاده میشود.

ابتدا به توضیح قسمتهای مختلف این سربرگ میپردازیم.

قسمت اول: Customizations in All Files

دستور CUI در اتوکد

از این قسمت برای تعریف و تغییر فضای کاری، نوار ابزار، منو، سربرگ و … استفاده میشود.

این قسمت شامل ۱۴ بخش است که هر بخش وظیفه یک بخش از سفارشی سازی در اتوکد را برعهده داره.

چون توضیح بعضی از این بخشها طولانی است و از حوصله این مقاله خارج است، توضیح کوتاهی در مورد هر بخش میدهیم و به توضیح هر بخش در مقاله هایی جداگانه خواهیم پرداخت.

بخش اول: Workspaces

از این بخش برای سفارشی کردن رابط کاربری در فضای کاری استفاده میشود.

فضای کاری همان محیطی است که در آن ترسیم میکنیم که ممکن است دو بعدی یا سه بعدی باشد.

در هر کدام از این فضاها میتوانیم منوها، نوار ابزارها، سربرگها و … مختلفی داشته باشیم که بسته به نیازمان میتوانند متفاوت از چیزی باشند که به صورت پیش فرض و با بالا آمدن اتوکد میبینیم.

این بخش شامل فضاهای کاری ای است که در اتوکد  وجود دارد و به صورت پیش فرض شامل ۳ گزینه است که به ترتیب فضای کاری دو بعدی، فضای کاری سه بعدی و فضای ترسیم سه بعدی پایه که ساده شده فضای کاری سه بعدی میباشد و دستورات ابتدایی این فضا را شامل میشود.

نوشته Current در جلوی فضای کاری دو بعدی نشان دهنده این است که الان در این فضای کاری قرار داریم.

نحوه تغییر فضای کاری در قسمتی از مقاله دستور Flatshot، آموزش داده شده است.

بخش دوم: Quick Access Toolbars

دستور CUI در اتوکد

از این بخش برای سفارشی کردن رابط کاربری نوار ابزار دسترسی سریع استفاده میشود.

در نوار ابزار دسترسی سریع، دستوراتی قرار میگیرد که بیشترین کاربرد را در ترسیمها دارد.

نحوه تغییر نوار ابزار دسترسی سریع در قسمتی از مقاله دستور Flatshot، آموزش داده شده است.

بخش سوم: Ribbon

از این بخش برای سفارشی کردن رابط کاربری در ریبنها استفاده میشود. ریبنها شامل سربرگ و پنل میباشد.

سربرگ از تعدادی پنل تشکیل شده و پنل برای جداسازی و مرتب کردن دستورهای مرتبط با هم استفاده میشود.

مثلاً در فضای کاری دو بعدی به تمام سربرگها (Home, Insert, Annotate, …) ریبن گفته میشود و هر سربرگ شامل چند پنل میباشد و هر پنل چندین دستور را در خود جای داده است.

برای تغییر در سربرگها و پنلهای موجود و همچنین ساخت سربرگ و پنل جدید، از این بخش استفاده میشود.

دستور CUI در اتوکد

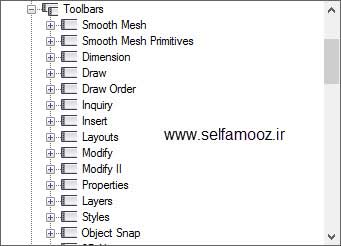

بخش چهارم: Toolbars

دستور CUI در اتوکد

از این بخش برای سفارشی کردن رابط کاربری نوار ابزارها استفاده میشود.

در این بخش میتوانیم نوار ابزاری جدید تعریف کنیم و یا نوار ابزارهای موجود را تغییر دهیم.

مثلاً دستوری از نوار ابزار مورد نظر را حذف کرده یا به آن اضافه کنیم و یا دستورها را در یک نوار ابزار جا به جا کنیم.

حتی میتوانیم نوار ابزاری جدید بسازیم.

 بخش پنجم: Menus

دستور CUI در اتوکد

از این بخش برای سفارشی کردن رابط کاربری منوها استفاده میشود.

در این قسمت میتوانیم منوها را تغییر دهیم (دستور یا بخشی را به منوی مورد نظر اضافه یا از آن حذف کنیم) و حتی میتوانیم یک منوی جدید با دستورات مورد نظر خودمان بسازیم.

بخش ششم: Quick Properties

از این بخش برای سفارشی کردن رابط کاربری پنجره خواص سریع استفاده میشود.

پنجره خواص سریع، پنجره ای است که وقتی یک موضوع را در صفحه ترسیم انتخاب میکنیم، ظاهر میشود و اطلاعاتی (رنگ، لایه، نوع خط و…) در مورد موضوع مورد نظر میدهد.

دستور CUI در اتوکد

همین طور که در تصویر بالا میبینیم، با انتخاب موضوع، خواصی از آن موضوع در پنجره Quick Properties ظاهر میشود. البته Quick Properties باید فعال باشد.

برای فعال یا غیر فعال کردن خواص سریع به میتوانیم دو صورت عمل کنیم:

  • دستور PDMode را در خط فرمان نوشته و اجرا کنیم و عدد ۱ را وارد کنیم و برای غیر فعال کردن آن عدد صفر را وارد میکنیم.
  • انتخاب Quick Properties از نوار وضعیت.

ابتدا روی Customization کلیک کرده (سه خط روی هم در ابتدای نوار وضعیت) و گزینه Quick Properties را انتخاب میکنیم.

با انتخاب Quick Properties در Customization، این گزینه در نوار وضعیت ظاهر میشود و با کلیک کردن بر روی آن، فعال یا غیر فعال میشود.

حال که با Quick Properties آشنا شدیم، طریقه سفارشی کردن رابط کاربری آنرا آموزش میدهیم.

وقتی در پنجره CUI ، روی Quick Properties کلیک کنیم، در سمت راست پنجره گزینه هایی ظاهر میشود.

خود این قسمت نیز از دو قسمت تشکیل شده است و سمت راست گزینه هایی هستند که با انتخاب آنها به پنجره Quick Properties اضافه میشوند و سمت چپ، موضوعات ترسیمی که با انتخاب آنها گزینه هایی در مورد آن موضوع برای انتخاب ظاهر میشود.

نکته: اگر صفحه CUI به صورت کامل گسترده نیست روی فلشی که در پایین و سمت راست آن است کلیک کنید.

دستور CUI در اتوکد

بخش هفتم: Rollover Tooltips

از این بخش برای سفارشی کردن رابط کاربری راهنمای موضوعات استفاده میشود.

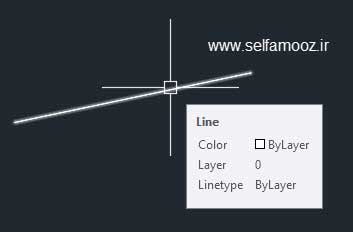

راهنمای موضوعات قسمتی است که وقتی کرسر را روی موضوعی نگه میداریم (بدون کلیک کردن و انتخاب آن) ظاهر میشود و اطلاعاتی (رنگ، لایه، نوع خط و…) در مورد موضوع مورد نظر میدهد.

دستور CUI در اتوکد

فرق راهنمای موضوعات با Quick Properties این است که در راهنمای موضوعات فقط اطلاعات موضوعی که کرسر را روی آن قرار دادیم، داده میشود ولی در Quick Properties، باید موضوع یا موضوعات را انتخاب کنیم تا اطلاعاتی در مورد آنها داده شود.

نحوه سفارشی کردن رابط کاربری راهنمای موضوعات مانند Quick Properties میباشد.

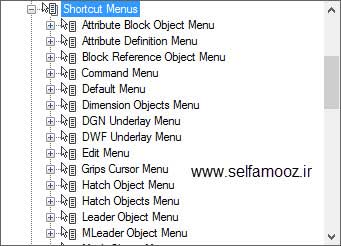

بخش هشتم: Shortcut Menu

دستور CUI در اتوکد

از این بخش برای سفارشی کردن رابط کاربری منوهای میانبر استفاده میشود.

منوهای میانبر، منوهایی هستند که وقتی در فضای ترسیم به تنهایی یا با کلید ترکیبی، راست کلیک میکنیم، ظاهر میشوند.

در این بخش میتوانیم این منوها را ویرایش کنیم (دستوری را به آنها اضافه یا حذف کنیم و یا تغییراتی روی آنها اعمال کنیم) و حتی منوی جدیدی بسازیم.

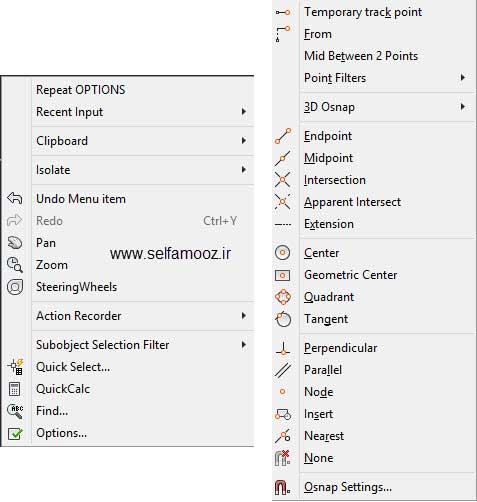

در تصویر زیر نمونه هایی از منوهای میانبر را میبینیم که سمت راست با فشردن کلید Shift و راست کلیک ظاهر میشود و برای Object Snapها به کار میرود و سمت چپ با کلیک راست کردن ظاهر میشود و دستورات پرکاربرد را در خود دارد.

دستور CUI در اتوکد

بخش نهم: Keyboard Shortcuts

از این بخش برای سفارشی کردن رابط کاربری میانبر دستورات استفاده میشود.

اگر روی علامت + کنار Shortcut Keys کلیک کنیم و آنرا گسترش دهیم، مجموعه ای از میانبرها را مشاهده میکنیم که با کلیک کردن روی هر کدام از آنها، در سمت راست مجموعه ای از دستوراتی ظاهر میشود که میتوانیم در همین قسمت، کلید میانبر آنها را تغییر دهیم.

دستور CUI در اتوکد

بخش دهم: Double Click Actions

دستور CUI در اتوکد

این بخش برای مواقعی است که روی یک موضوع دوبار کلیک میکنیم و پنجره Properties ظاهر میشود و اطلاعات کاملی از موضوع انتخاب شده نشان میدهد.

در این قسمت فقط میتوانیم عمل دوبار کلیک جدیدی تعریف کنیم و نمیتوانیم سفارشی سازی در اتوکد انجام دهیم.

بخش یازدهم: Mouse Buttons

این بخش هم برای دکمه های موس و انواع کلیکهایی که میتوان با دکمه های موس و یا کلیدهای ترکیبی و دکمه های موس انجام داد، میباشد.

در این بخش نمیتوان عمل جدیدی تعریف کرد چون دکمه های موس و کارهایی که با آنها میتوان انجام داد محدود است،

به همین خاطر تمام کارهایی که میتوان در این بخش انجام داد در ۴ قسمت لیست شده است.

برای تغییر آنها کافی است که یکی از عملها را انتخاب کنیم و از قسمت سمت راست پنجره CUI و در قسمت Macro، عملکرد آنرا تغییر دهیم.

دستور CUI در اتوکد

بخش دوازدهم: LISP Files

در این بخش میتوانیم فایلهای با پسوند LSP را بارگذاری کنیم و با بالا آمدن AutoCAD، این فایلها نیز بارگذاری شوند.

بخش سیزدهم: Legacy

اطلاعاتی از این بخش در دسترس نیست.

بخش چهاردهم: Partial Customization Files

دستور CUI در اتوکد

در این بخش فایلهایی با پسوند CUIX را بارگذاری میکنیم. از این فایلها برای سفارشی سازی در اتوکد استفاده میشود.

برای بارگذاری فایل مورد نظر، روی این بخش راست کلیک کرده و Load Partial Customization Files انتخاب میکنیم و فایل را بارگذاری میکنیم.

قسمت دوم: Command List

دستور CUI در اتوکد

در این قسمت لیست تمام دستورهایی که در اتوکد وجود دارد را میبینیم.

در بالای این قسمت یک نوار جستجو وجود دارد که میتوانیم دستور مورد نظر را در این قسمت نوشته و آنرا جستجو کنیم.

در پایین نوار جستجو یک منو وجود دارد که با انتخاب هر گزینه از این منو، دستورهایی که مربوط به آن گزینه نشان داده میشوند.

همچنین ۲ دکمه در کنار این منو وجود دارد که یکی برای جستجو در بین دستورها و دیگری برای ساخت دستور جدید جهت سفارشی سازی در اتوکد میباشد.

دستور CUI در اتوکد

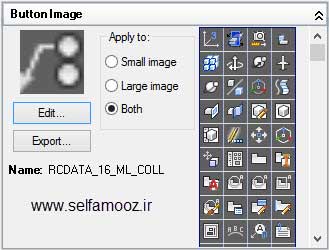

قسمت سوم: Button Image

دستور CUI در اتوکد

این قسمت وقتی نشان داده میشود که از قسمت Command List، یک دستور را انتخاب کرده باشیم.

این قسمت برای انتخاب آیکن دستور و یا ساخت یک آیکن جدید استفاده میشود.

قسمت Apply to سه دکمه رادیویی دارد که اگر بخواهیم وقتی آیکن دستور مورد نظر در حالت کوچک است، تصویر مورد نظرمان را نشان دهد، Small image را انتخاب میکنیم.

اگر بخواهیم وقتی آیکن دستور مورد نظر در حالت بزرگ است، تصویر مورد نظرمان را نشان دهد، Large image را انتخاب میکنیم.

اگر بخواهیم در هر دو حالت یک تصویر را نشان دهد، Both را انتخاب میکنیم.

با زدن دکمه Export میتوانیم آیکن مورد نظر را ذخیره کنیم و هر گاه به آن نیاز داشتیم، از آن استفاده کنیم.

با زدن دکمه Edit، پنجره Button Editor ظاهر میشود.

این پنجره برای ساخت آیکن اختصاصی میباشد. همچنین میتوانیم یک آیکن را که از قبل طراحی کرده ایم را با زدن دکمه Import، انتخاب کنیم.

دستور CUI در اتوکد

نکته: نرم افزارهایی هستند که میتوان به وسیله آنها به صورت حرفه ای آیکن طراحی کرد و آنها را بعد از طراحی و در همین پنجره، فراخوانی کرد.

قسمت چهارم: Properties

دستور CUI در اتوکد

در این قسمت اطلاعاتی در مورد دستور انتخاب شده، نشان داده میشود که بعضی از آنها قابل ویرایش هستند و بعضی از آنها قابل ویرایش نیستند.

این قسمت برای سفارشی سازی در اتوکد و ساخت دستور بسیار مهم است.

تمام قسمتهای سربرگ Customize را توضیح دادیم. در ادامه به توضیح سربرگ Transfer میپردازیم.

سربرگ Transfer در پنجره CUI

دستور CUI در اتوکد

این سربرگ شامل ۲ قسمت است و از آن برای ساخت یک رابط کاربری جدید و اختصاصی استفاده میشود.

در سمت راست رابط کاربری اصلی با تمام قسمتهای آن وجود دارد.

در سمت چپ رابط کاربری جدید وجود دارد و همه قسمتهای رابط کاربری اصلی را دارد ولی قسمتهای آن خالی میباشد.

برای پر کردن قسمتهای مختلف آن، قسمت مورد نظر را در رابط کاربری اصلی گرفته و در همان قسمت از رابط کاربری جدید رها میکنیم (Drag & Drop).

بعد از پر کردن رابط کاربری جدید به دلخواه و مطابق با خواسته خودمان، از منوی بالای قسمت رابط کاربری جدید، گزینه Save As را انتخاب کرده و رابط کاربری ساخته شده را ذخیره میکنیم.

برای فراخوانی رابط کاربری ای که قبلاً ساختیم از همین منو گزینه Open را انتخاب میکنیم.

دستور CUI در اتوکد

PDF مقاله دستور CUI در اتوکد را میتوانید از لینک زیر دریافت کنید:

دریافت مقاله دستور CUI در اتوکد
