این برنامه یک پلاگین اتوکد (فایل با پسوند .dll) است و بارگذاری آن با لیسپ اتوکد فرق دارد. برای بارگذاری آن باید از دستور netload در اتوکد استفاده کنید.
گاهی اوقات میخواهیم مختصات یک نقطه را روی صفحه درج کنیم و دستوری که به صورت کامل و قابل تنظیم اینکار را در اتوکد انجام دهد وجود ندارد. به همین خاطر میتوانیم از پلاگین درج مختصات نقاط در اتوکد استفاده کنیم.
با استفاده از این پلاگین فقط با کلیک بر روی نقطه مورد نظر و انتخاب نقطه درج مختصات میتوانیم مختصات نقاط انتخابی را بر روی صفحه داشته باشیم.
این پلاگین، مختصات نقاط را به همراه یک خط راهنما و همینطور تعداد اعشار قابل تنظیم درج میکند.
این محصول به صورت دانلودی میباشد و پس از تکمیل خرید، در ایمیل و در پنل کاربری و بخش دانلودها (در صورت ثبت نام در سایت) قابل دانلود میباشد.
توضیحاتی درباره پلاگین درج مختصات نقاط در اتوکد
با استفاده از لیسپ مختصات نقاط در اتوکد میتوانیم مختصات نقاطی را که در اتوکد انتخاب میکنیم، با یک کلیک برای هر نقطه به راحتی به دست آوریم.

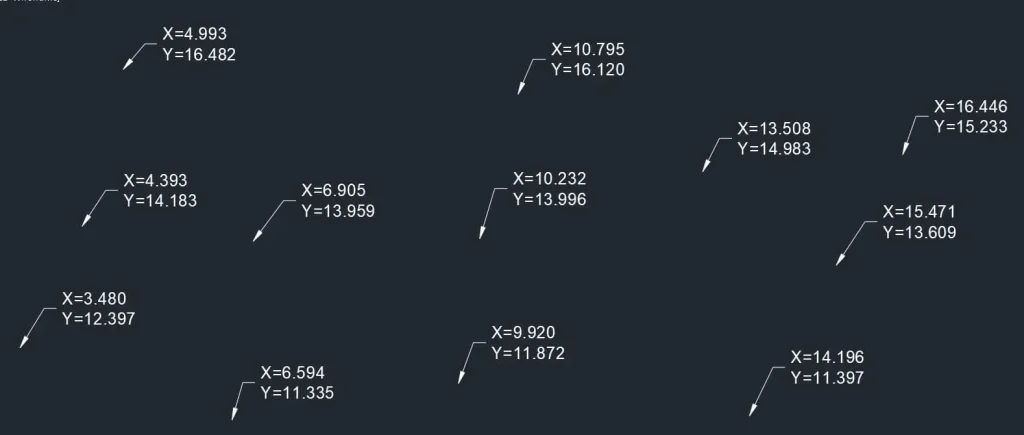

بعد از اجرای لیسپ کافیست نقاط مورد نظر را انتخاب کرده و مختصات X و Y هر نقطه به وسیله یک فلش راهنما و با تعداد اعشار مورد نظر در آن نقطه درج میشود.
روند معمولی نمایش مختصات نقاط در اتوکد
- برای پیدا کردن مختصات نقاط در اتوکد میتوانیم از دستور ID استفاده کنیم.
- مختصات نقاط را به دست می آوریم.
- با دستور mld یک خط راهنما ترسیم میکنیم و مختصات X را در یک خط و مختصات Y را در زیر آن مینویسیم.
ولی اینکار برای تعداد نقاط زیاد وقتگیر میباشد.
به دلیل اینکه به صورت دستی مختصات را وارد میکنیم، ممکن است در درج مختصات اشتباه به وجود بیاید.
ولی با این پلاگین به راحتی و در کمترین زمان ممکن، مختصات هر تعداد نقاطی که نیاز باشد را به دست می آوریم.
فواید استفاده از پلاگین درج مختصات نقاط در اتوکد
- سرعت و دقت فوقالعاده در مشاهده مختصات: برخلاف روشهای سنتی که نیاز به تعریف نقطه (Point) یا دستور ID دارند، این برنامه به صورت «لحظهای» (Real-time) و با هر کلیک، مختصات را نمایش میدهد. این یعنی کاربر نیازی به تایپ دستور یا انتظار برای رندر شدن ندارد.
- شفافیت بصری با خط راهنما: استفاده از خط راهنما (Leader Line) باعث میشود مختصات دقیقاً مربوط به کدام نقطه روی نقشه باشد، از هم تفکیک شود و در شلوغی نقشهها، خوانایی مختصات حفظ شود.
- قابلیت شخصیسازی دقت اعداد: امکان تنظیم تعداد اعشار به کاربر این قدرت را میدهد که بسته به نیاز پروژه (مثلاً مهندسی دقیق با ۳ اعشار یا تخمینی با ۱ اعشار) خروجی را تغییر دهد، بدون اینکه نیاز به ویرایش دستی اعداد باشد.
- سادگی مطلق در استفاده: رابط کاربری بسیار سادهای دارد: «کلیک کن و ببین». این موضوع یادگیری آن را برای کاربران جدید یا کسانی که حوصله تنظیمات پیچیده را ندارند، بسیار آسان میکند.
این پلاگین برای چه کسانی مناسب است؟
۱. نقشهبرداران و کارشناسان سنجش از دور: کسانی که نیاز دارند سریعاً مختصات چند نقطه خاص روی نقشه را چک کنند تا با دادههای برداشت شده یا دادههای ماهوارهای مقایسه کنند.
۲. مهندسان عمران و معماری (برای بررسیهای سریع): برای بررسی فواصل، مختصات گرهها، یا نقاطی که در حال طراحی هستند. مثلاً وقتی میخواهند مطمئن شوند یک نقطه دقیقاً در مختصات X=100 قرار دارد.
۳. کاربران نرمافزارهای CAD که از ابزارهای پیشفرض خسته شدهاند: ابزارهای پیشفرض اتوکد یا سایر نرمافزارها ممکن است کند باشند یا نیاز به چند مرحله کلیک داشته باشند. این برنامه با یک کلیک نیاز را برطرف میکند.
۴. دانشجویان فنی و مهندسی: برای تمرینهای کلاسی یا پروژههایی که نیاز به استخراج سریع مختصات نقاط مختلف برای محاسبات دارد.
۵. طراحان گرافیک و UI/UX: کسانی که در محیطهای برداری (Vector) کار میکنند و میخواهند موقعیت دقیق المانها را بدون باز کردن پنجرههای Properties چک کنند.
این برنامه به عنوان یک «ابزار کمکی سریع» (Quick Tool) بسیار ارزشمند است، به ویژه زمانی که کاربر نیاز به بررسی چندین نقطه پشت سر هم دارد و نمیخواهد درگیر پیچیدگیهای نرمافزار اصلی شود.
ویدئوی راهنمای بارگذاری دائمی پلاگین اتوکد
بارگذاری دائمی پلاگین اتوکد
برای بارگذاری دائمی پلاگین اتوکد (فایل با پسوند dll) راه ساده ای وجود ندارد. پلاگین اتوکد را مانند فایلهای لیسپ نمیتوان در پنجره Load/Unload Application به صورت دائمی بارگذاری نمود.
بارگذاری دائمی پلاگین اتوکد نیاز به کمی مهارت برنامه نویسی دارد و از آنجایی که اینکار ممکن است برای شما عزیزان سخت باشد، تصمیم گرفتم که یک نرم افزار برای اینکار بنویسم تا شما عزیزان به راحتی بتوانید پلاگینهای اتوکد را به صورت دائمی بارگذاری کرده و با خیال راحت از آن استفاده کنید.
مرحله اول بارگذاری دائمی پلاگین اتوکد
فایل Auto Loader.exe را اجرا میکنیم. بعد از اجرای برنامه پنجره زیر ظاهر میشود.
دکمه Browse را میزنیم. با فشردن این دکمه، پنجره انتخاب فایل ظاهر میشود. در این پنجره، فایل مورد نظر با پسوند dll را انتخاب میکنیم و دکمه Open را میزنیم.
نام و آدرس فایل در باکس کنار این دکمه نمایش داده میشود.
نکته1: برنامه هایی که در سایت ارائه میشود، مانند تصویر زیر میباشد. یعنی برای هر برنامه چندین فایل با پسوند dll ارائه شده است و نام هر فایل به این صورت میباشد: ابتدا نام برنامه و بعد دستور یا دستوراتی که این برنامه با آنها اجرا میشود و در نهایت نسخه ای که میتوانید از این برنامه در اتوکد استفاده کنید (یعنی اگر نسخه اتوکد شما 2024 است، باید فایلی که آخر آن 2024 است را انتخاب کنید).
نکته2: این پلاگین در همه برنامه های بر پایه اتوکد (AutoCAD Mechanical, Civil 3D, AutoCAD Electrical, …) از نسخه 2015 به بعد قابل اجراست.
دکمه Auto Loader را میزنیم. یک پنجره مانند زیر نمایش داده میشود به این معنی که فایل مورد نظر (که در ادامه به توضیح آن میپردازم) با موفقیت آپدیت شده است.
با اینکار یک پوشه به اسم Selfamooz در درایو C ایجاد میشود که اگر داخل این پوشه برویم یک فایل با پسوند lsp به اسم SelfamoozProgram ایجاد شده که اسم و آدرس فایلی که انتخاب کردیم داخل آن نوشته شده است.
حال باید مرحله دوم نصب دائمی پلاگین اتوکد را اجرا کنیم.
مرحله دوم نصب دائمی پلاگین در اتوکد
بعد از این مرحله وارد اتوکد شده و دستور ap را در خط فرمان اجرا میکنیم تا پنجره Load/Unload Application باز شود.
در این پنجره و در قسمت Startup Suite روی دکمه Contents کلیک میکنیم.
پنجره Startup Suite باز میشود. در این پنجره روی دکمه Add کلیک کرده تا پنجره انتخاب فایل ظاهر شود.
فایل مورد نظر (همان فایلی که در درایو C و در پوشه Selfamooz بود) را انتخاب میکنیم.
با انتخاب فایل، اسم و آدرس آن در پنجره Startup Suite اضافه میشود.
پنجره Startup Suite و پنجره Load/Unload Application را ببندید. اتوکد را هم ببندید.
حال اگر اتوکد را باز کنید و دستور مورد نظر را در خط فرمان بنویسید، خواهید دید که این دستور جزء دستورات اتوکد شناخته میشود و میتوانید آن را اجرا و از آن استفاده کنیم.
دیگر لازم نیست هر بار پلاگین اتوکد را بارگذاری کنید و با بالا آمدن اتوکد، پلاگین اتوکد به صورت خودکار بارگذاری میشود.
توجه بسیار مهم
برای بارگذاری دائم پلاگین اتوکد ، فقط برای اولین بار این دو مرحله را انجام میدهیم. برای دفعه های بعد فقط مرحله اول را انجام میدهیم.
یعنی با نرم افزار Auto Loader پلاگین مورد نظر را به فایل SelfamoozProgram.lsp اضافه میکنیم و تمام. دیگر لازم به انجام مرحله دوم نیست.
اگر به هر دلیلی تمایلی به نصب دائم پلاگین اتوکد نداشتید، باید پلاگین اتوکد مورد نظر را به صورت دستی بارگذاری کنید. البته بارگذاری پلاگین به صورت دستی در اتوکد ملزم به این است که هر بار که اتوکد را اجرا میکنید، پلاگین را نیز بارگذاری کنید.
بارگذاری دستی پلاگین اتوکد
برای بارگذاری به صورت دستی پلاگین اتوکد باید دستور netload رو در اتوکد اجرا کرده و فایل مورد نظر را در پنجره باز شده انتخاب کنیم و بعد از تایید پنجره، پلاگین در اتوکد بارگذاری شده و میتوانیم از آن استفاده کنیم.
در هر بار اجرای اتوکد فقط یکبار بارگذاری پلاگین کافیست. بعد از آن حتی برای فایلهای اتوکد که بعد از بارگذاری باز میکنید نیاز به بارگذاری مجدد ندارید.
نحوه استفاده از پلاگین درج مختصات نقاط در اتوکد
بعد از بارگذاری پلاگین دستور xyl را در خط فرمان نوشته و اجرا میکنیم.
به توضیح پیغامهای برنامه میپردازیم:
Enter the Number of Decimal <3>:
تعداد اعشار را وارد کنید.
Pick Point <Esc to Stop>:
نقطه مورد نظر که میخواهید مختصات آن را درج کنید را انتخاب کنید.
Pick LeaderText Point:
یک نقطه برای درج مختصات انتخاب کنید.
برای درج مختصات در این پلاگین باید دو نقطه را انتخاب کنیم.
اولین نقطه، نقطه ای است که میخواهیم مختصات آنرا تعیین کنیم.
دومین نقطه برای درج مختصات نقطه انتخابی اول میباشد.
دستور اجرای این پلاگین در اتوکد چیست؟
پس از بارگذاری پلاگین، کافی است دستور xyl را در خط فرمان تایپ کرده و اینتر بزنید. سپس طبق راهنمای برنامه عمل کنید:
- تعداد اعشار را وارد کنید (یا اینتر بزنید تا پیشفرض ۳ رقم اعشار اعمال شود).
- نقطه مورد نظر را کلیک کنید.
- محل درج متن و خط راهنما را مشخص کنید.
مزیت اصلی این پلاگین نسبت به استفاده از دستور ID یا ابزارهای پیشفرض اتوکد چیست؟
با استفاده از دستور ID یا ابزار Properties، برای دیدن مختصات یک نقطه باید کلیک کنید، اعداد را ببینید و سپس به نقطه دیگری بروید؛ این فرآیند برای تعداد زیاد نقاط بسیار زمانبر است و احتمال خطا در کپیبرداری دستی وجود دارد. این پلاگین با یک کلیک، مختصات نقطه انتخابی را به همراه یک خط راهنما (Leader) در مکان دلخواه شما روی نقشه درج میکند. این کار هم سرعت را به شدت افزایش میدهد و هم خوانایی نقشه را با تفکیک بصری نقاط بالا میبرد.
آیا امکان تنظیم تعداد ارقام اعشار مختصات وجود دارد؟
بله. این پلاگین کاملاً قابل شخصیسازی است. در هنگام اجرای دستور، میتوانید تعداد اعشار مورد نظر خود (مثلاً ۳ رقم برای دقت مهندسی یا ۱ رقم برای تخمین کلی) را تعیین کنید. پلاگین به صورت خودکار اعداد را با دقت انتخاب شده فرمتبندی کرده و درج میکند، بنابراین نیازی به ویرایش دستی اعداد نخواهید داشت.
خط راهنما (Leader) چه کاربردی دارد و چگونه انتخاب میشود؟
خط راهنما به شما کمک میکند تا مشخص کنید که مختصات درج شده مربوط به کدام نقطه روی نقشه است. این ویژگی در نقشههای شلوغ بسیار حیاتی است.
نحوه استفاده: پس از انتخاب نقطه اصلی (نقطهای که مختصاتش را میخواهید)، پلاگین از شما میخواهد یک نقطه دوم را انتخاب کنید. این نقطه دوم، محل قرارگیری متن مختصات و ابتدای خط راهنما خواهد بود.
آیا این پلاگین برای نقشههای توپوگرافی و برداشتهای زمینی مناسب است؟
بله، به ویژه برای نقشهبرداران و کارشناسان سنجش از دور بسیار مفید است. شما میتوانید به سرعت مختصات نقاط کلیدی روی نقشه را استخراج کرده و با دادههای واقعی برداشت شده یا دادههای ماهوارهای مقایسه کنید، بدون اینکه نیاز به تایپ مجدد اعداد باشد.
آیا این ابزار برای پروژههای معماری و سازه نیز کاربرد دارد؟
بله. مهندسان عمران و معماری میتوانند از این ابزار برای بررسی سریع مختصات گرهها، کنترل دقیق موقعیت المانها (مثلاً اطمینان از اینکه یک نقطه دقیقاً در X=100 قرار دارد) و مستندسازی سریع نقاط کلیدی در پروژههای خود استفاده کنند.
آیا این پلاگین نیاز به نصب پیچیده یا تنظیمات سنگین دارد؟
خیر. این پلاگین به عنوان یک «ابزار کمکی سریع» طراحی شده است. رابط کاربری آن بسیار ساده است («کلیک کن و ببین») و نیاز به یادگیری تنظیمات پیچیده ندارد. تنها کار شما انتخاب نقطه مبدأ و نقطه درج متن است.
