کاربرد Attribute در اتوکد

کاربرد Attribute در اتوکد

در مقالات قبل، توضیح دادم که Attribute چیست و نحوه ایجاد Attribute را در مقاله ای دیگر آموزش دادم. در این مقاله با ذکر یک مثال، کاربرد Attribute در اتوکد را به صورت عملی می اموزیم و مبحث Attribute را به پایان میرسانم. لازم به ذکر است که در این مثال از Field نیز استفاده میکنم تا بعضی از Attributeهایی که استفاده میکنم به صورت خودکار و با به روز رسانی نقشه، تغییر کنند.

اگر میخواهید اطلاعات جامعی در مورد Attribute به دست آورید این مقاله و اگر میخواهید نحوه ایجاد Attribute را بیاموزید، این مقاله را مطالعه کنید.

ساخت جدول

در این مثال میخواهم قسمتهای مختلف یک جدول را با استفاده از Attribute ایجاد کرده تا بتوانیم از آن در نقشه های خود استفاده کنیم.

ابتدا جدولی که آماده کردم را از طریق لینک انتهای همین مقاله دریافت کرده و در اتوکد باز میکنیم.

جدول استفاده شده برای Attribute

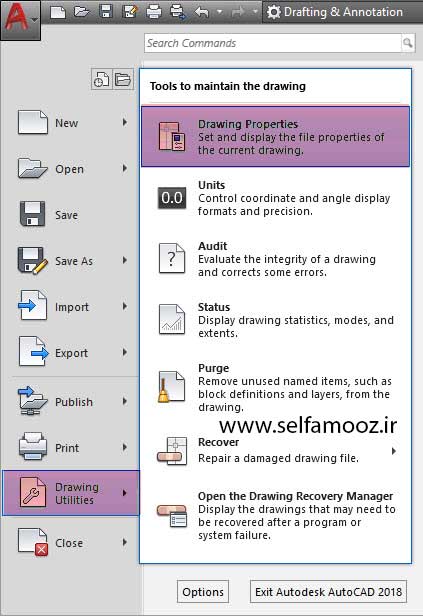

ابتدا روی آیکن اتوکد در سمت چپ و بالای نرم افزار کلیک کرده و از قسمت Drawing Utilities، گزینه Drawing Properties را انتخاب میکنیم. پنجره Properties ظاهر میشود.

گزینه Drawing Properties در اتوکد

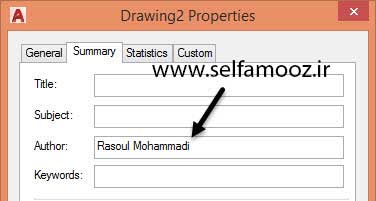

در این پنجره از سربرگ Summary و در قسمت Author، نام خود را مینویسیم و پنجره را تأیید میکنیم.

پنجره Drawing Properties

ایجاد Attribute

در این بخش، مطابق با آموزشهایی که در این مقاله یاد گرفتیم، Attributeهایی با مشخصات زیر ایجاد میکنیم.

ابتدا یک استایل متن ساخته و آنرا به عنوان استایل پیش فرض فعال میکنیم.

ModeText HeightJustificationDefaultPromptTag
Lock Position۲٫۵Bottom Centerدر پایین توضیح داده میشودDrawn NameDRWN
Lock Position۲٫۵Bottom Centerدر پایین توضیح داده میشودDrawn DateDRWNDT
Lock Position۲٫۵Bottom CenterChecked NameChecked NameCHCK
Lock Position۲٫۵Bottom CenterChecked DateChecked DateCHCKDT
Lock Position۲٫۵Bottom CenterDesigned NameDesigned NameDSGN
Lock Position۲٫۵Bottom CenterDesigned DateDesigned DateDSGNDT
Lock Position

Constant

۵Middle Centerدر پایین توضیح داده میشودSite NameST
Lock Position۴Bottom Centerدر پایین توضیح داده میشودDrawing TitleDRWNTTL
Lock Position۲٫۵Bottom CenterSizePaper SizeSZ
Lock Position۴Bottom CenterDrawing NumberDrawing NumberDRWNNM
Lock Position۲٫۵Bottom CenterRevisionRevisionREV
Lock Position۲٫۵Right CenterScaleScaleSCL
Lock Position۲٫۵Right CenterWeightWeightWGHT
Lock Position۲٫۵Right CenterSheetSheetSHT

نکته: در Attributeهای بالا، قسمت Default و Prompt همنام شده اند که الزاماً نباید اینگونه باشد. میتوان دو نام متفاوت برای آنها انتخاب کرد.

ایجاد Attribute به صورت هوشمند

میخواهیم قسمت Default از برچسب DRWN را طوری طراحی کنیم که نام خودمان به عنوان نام ترسیم کننده قرار گیرد.

بنابراین روی دکمه Insert Filed، در زمان ساخت Attribute موزد نظرکلیک میکنیم تا پنجره Fields ظاهر شود.

قسمت Attribute

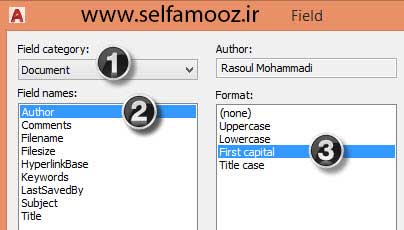

در پنجره Field از قسمت Field Category، Document و از قسمت Field names، Author و از قسمت Format، First capital را انتخاب میکنیم و در نهایت، پنجره را تأیید میکنیم.

پنجره Field

میخواهیم قسمت Default از برچسب DRWNDT را طوری طراحی کنیم تا زمانیکه فایل را ذخیره میکنیم، تاریخ همان روز در آنجا درج شود.

بنابراین در زمان ایجاد این Attribute، روی دکمه Insert Field کلیک میکنیم.

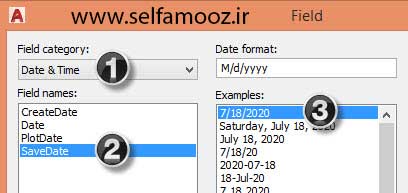

در پنجره Field از قسمت Field Category، Date & Time و از قسمت Field names، SaveDate و از قسمت Examples، اولین گزینه را انتخاب میکنیم و در نهایت، پنجره را تأیید میکنیم.

پنجره Field

میخواهیم قسمت Default از برچسب ST را طوری طراحی کنیم تا نام سایتمان در آنجا درج شود.

بنابراین در زمان ایجاد این Attribute، روی دکمه Insert Field کلیک میکنیم.

در پنجره Field از قسمت Field Category، Linked و از قسمت Field names، Hyperlink و در قسمت Text to display، نام سایت خود و روی دکمه Hyperlink کلیک کرده و آدرس سایت را مینویسیم و در نهایت، پنجره را تأیید میکنیم.

پنجره Field

میخواهیم قسمت Default از برچسب DRWNTTL را طوری طراحی کنیم تا نام فایل در آنجا درج شود.

بنابراین در زمان ایجاد این Attribute، روی دکمه Insert Field کلیک میکنیم.

در پنجره Field از قسمت Field Category، Document و از قسمت Field names، Filename و از قسمت Format، First capital را انتخاب میکنیم. گزینه Filename only را تیک میزنیم و گزینه Display file extension را فعال میکنیم و در نهایت، پنجره را تأیید میکنیم.

تبدیل کردن Attribute به بلوک

در این مرحله برای اینکه بتوانیم از Attribute، استفاده کنیم میبایستی آنرا به بلوک تبدیل کنیم.

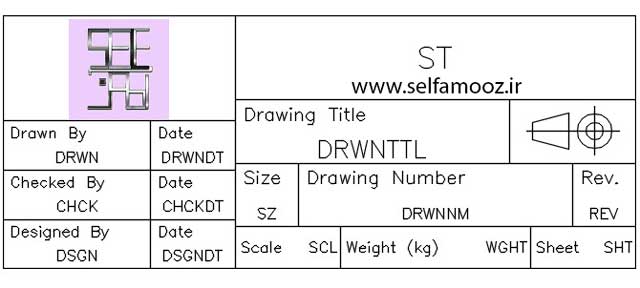

Attributeهایی که ایجاد کردیم را در جای خودشان قرار میدهیم. نحوه قرارگیری Attributeها باید مطابق با تصویر زیر باشد.

جدوب کامل شده Attribute

با استفاده از دستور Block، آنها را به بلوک تبدیل میکنیم. به این نکته دقت داشته باشیم که هنگام انتخاب Attributeها جهت تبدیل به بلوک، آنها را به ترتیبی که در جدول ابتدای مقاله آمده است انتخاب کنیم.

بعد از اتمام کار پنجره Edit Attributes ظاهر میشود و Attributeها با همان ترتیبی که در هنگام تبدیل شدن به بلوک انتخابشان کردیم، در این جدول ظاهر میشوند.

حال میتوانیم اطلاعات خود را به راحتی در این جدول وارد کنیم.

بعد از وارد کردن اطلاعات ممکن است بعضی از Attributeها نیاز به تغییرات داشته باشند. اگر روی بلوک ساخته شده، دوبار کلیک کنیم و یا دستور Eattedit را اجرا و بلوک را انتخاب کنیم، پنجره Enhanced Attribute Editor که در این مقاله آنرا به صورت کامل توضیح دادم، ظاهر میشود و میتوانیم ویرایشهایی روی تمام Attributeهای آن بلوک انجام دهیم.

با کاربرد Attribute در اتوکد به طور کامل آشنا شدیم.حال با انجام تمرینات مختلف در این زمینه، میتوانیم به مهارت در ایجاد Attribute دست پیدا کنیم.

PDF به همراه فایل مورد نیار این مقاله را میتوانید از لینک زیر دریافت کنید:

مقاله کاربرد Attribute در اتوکد به همراه فایل مورد نیاز
