در این مقاله از سایت سِلف آموز به توضیح کامل دستور هایپرلینک در اتوکد میپردازیم و با قابلیتهای مختلف این دستور و کاربرد آن در قسمتهای مختلف آشنا میشویم.

دستور هایپرلینک (Hyperlink) در اکثر نرم افزارهای کامپیوتر (مخصوصاً در نرم افزارهای آفیس) وجود دارد و برای لینک دادن به آدرس وب سایتی مشخص، لینک قسمتی از یک مطلب در همان فایل، لینک به آدرس ایمیل مورد نظر و … میباشد.

در اتوکد نیز میتوان به خوبی از این دستور استفاده کرد و از قابلیتهای مختلف آن بهره برد.

اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را مطالعه کنید.

همچنین اگر به آموزشهای حرفه ای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را مشاهده کنید.

کاربرد دستور هایپرلینک در اتوکد

از Hyperlink در اتوکد برای اضافه کردن یک لینک به متن یا موضوع ترسیمی، جهت باز کردن یک فایل، آدرس اینترنتی یا رفتن به فضای Model یا Layout در همان فایل استفاده میشود.

فایل میتواند از هر نوعی (DOC, PDF, XLS, …) باشد که بسته به نیازی که داریم، میتوانیم فایل مورد نظر را انتخاب کنیم.

نحوه فعال کردن دستور هایپرلینک در اتوکد

با روشهای مختلفی میتوان دستور هایپرلینک را اجرا کرد:

  • استفاده از کلید ترکیبی Ctrl+K
  • نوشتن دستور Hyperlink در خط فرمان AutoCAD
  • فشردن دستور Hyperlink در پنل Data از سربرگ Insert

دستور هایپرلینک در اتوکد

با هر کدام از روشهای بالا که دستور Hyperlink را اجرا کنیم، کرسر به یک مربع کوچک تبدیل میشود و ابتدا از ما یک درخواست در خط فرمان اتوکد میشود:

Select objects:

در این قسمت میتوانیم بنا بر نیاز، یک یا چند موضوع را برای لینک دهی انتخاب کرده و بعد از انتخاب، اینتر بزنیم.

در این مرحله پنجره Edit Hyperlink ظاهر میشود.

دستور هایپرلینک در اتوکد

اگر در قسمت Link to، دکمه Existing Files or Web Page را انتخاب کنیم، پنجره Edit Hyperlink، به ۹ قسمت تقسیم میشود که به توضیح هر یک از قسمتهای آن میپردازیم:

قسمت اول: Link to

دستور هایپرلینک در اتوکد

این قسمت شامل سه دکمه است که با انتخاب هر کدام از آنها، ظاهر پنجره Edit Hyperlink در بقیه قسمتها تغییر میکند.

با انتخاب دکمه Existing Files or Web Page، میتوانیم ۳ نوع انتخاب داشته باشیم:

  • میتوانیم فایلهایی که در سیستم هست (فقط فایلهای با پسوند DWG) و اخیراً در AutoCAD باز کردیم را انتخاب کنیم.
  • میتوانیم فایلهایی که در سیستم هست (فایلهایی از هر نوع) و اخیراً باز کردیم را انتخاب کنیم.
  • میتوانیم صفحات اینترنتی را که اخیراً باز کردیم را انتخاب کنیم.

 ابتدا به توضیح قسمتهای مختلف پنجره Edit Hyperlink در صورتی که دکمه Existing Files or Web Page را انتخاب کنیم، میپردازیم.

قسمت دوم: Text to display

در این قسمت میتوانیم مسیر فایلی که انتخاب کردیم را ببینیم. اگر مسیر فایل، مدنظر نبود میتوانیم در این قسمت متنی به عنوان توضیح در مورد لینک مورد نظر بنویسیم تا هنگامی که موس را روی موضوعی که برای لینک گذاری انتخاب کردیم، بردیم، توضیح نوشته شده در این قسمت نشان داده شود.

قسمت سوم: Type the file or Web page name

در این قسمت میتوانیم آدرس صفحه اینترنتی یا مسیر فایلی که انتخاب کردیم را مشاهده کنیم. همینطور میتوانیم مسیر جدیدی در این قسمت بنویسیم.

قسمت چهارم: Or select from list

دستور هایپرلینک در اتوکد

این قسمت شامل ۳ بخش است که با انتخاب هر یک از آنها، میتوانیم در پنجره جلوی آنها آخرین فایلها یا صفحاتی که باز کردیم را ببینیم. از این فایلها میتوانیم برای Hyperlink استفاده کنیم.

Recent Files: میتوانیم فایلهایی که در سیستم هست (فقط فایلهای با پسوند DWG) و اخیراً در اتوکد باز کردیم را انتخاب کنیم.

Browsed Pages: میتوانیم فایلهایی که در سیستم هست (فایلهایی از هر نوع) و اخیراً باز کردیم را انتخاب کنیم.

Inserted Links: میتوانیم صفحات اینترنتی را که اخیراً باز کردیم را انتخاب کنیم.

قسمت پنجم: Path

در این قسمت مسیر فایل یا صفحه ای که انتخاب کردیم را میتوانیم ببینیم. اگر هیچ فایلی انتخاب نکنیم، مسیر، Document سیستم را به عنوان مسیر پیش فرض انتخاب میکند.

قسمت ششم

این قسمت دو گزینه دارد. اگر تیک گزینه Use relative path for hyperlink را بزنیم، مسیر کامل فایل انتخاب شده در Hyperlink ، ذخیره نمیشود. اگر تیک این گزینه را نزنیم، مسیر کامل فایل انتخاب شده در Hyperlink، ذخیره میشود.

متغیر سیستمی برای این گزینه، Hyperlinkbase میباشد که اگر بعد از اجرای این متغیر، عددی غیر از ۰ وارد کنیم، این گزینه تیکدار میشود. اگر عدد ۰ را وارد کنیم، تیک این گزینه برداشته میشود.

اگر تیک گزینه Convert DWG hyperlinks to DWF را بزنیم، تعیین میکند که هنگام چاپ نقشه در اتوکَد یا Publish در اتوکَد، هایپرلینک فایل با پسوند DWG به هایپرلینک فایل با پسوند DWF تبدیل شود.

قسمت هفتم: Browse for

دستور هایپرلینک در اتوکد

اگر هیچکدام از فایلهای موجود در قسمت چهارم، مد نظر نبود، میتوانیم از دکمه های این قسمت برای انتخاب مسیر یا فایل استفاده کنیم.

اگر دکمه File را بزنیم، پنجره Browse the Web – Select Hyperlink ظاهر میشود و میتوانیم یک فایل را از سیستم انتخاب کنیم.

اگر دکمه Web Page را بزنیم، صفحه Browse the Web ظاهر میشود و میتوانیم یک آدرس اینترنتی را انتخاب کنیم.

اگر دکمه Target را بزنیم، میتوانیم یک مکان جغرافیایی انتخاب کنیم. این کار در نرم افزارهای قفل شکسته کار نمیکند.

قسمت هشتم: Remove Link

اگر برای موضوعاتی که انتخاب کردیم، لینکی در نظر گرفته باشیم، با زدن این دکمه میتوانیم لینک را حذف کنیم.

قسمت نهم: OK

بعد از انجام کار و انتخاب موضوع یا فایل مورد نظر، روی دکمه OK کلیک میکنیم تا تغییرات اعمال شود.

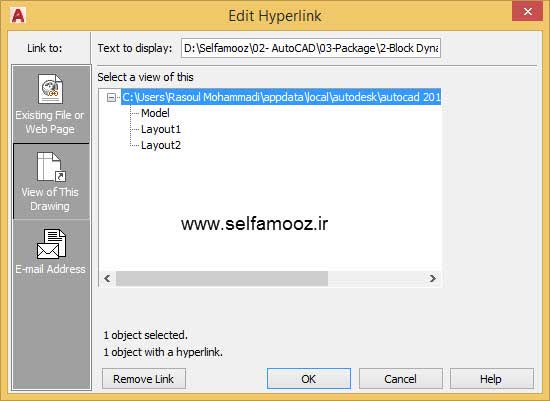

اگر در قسمت اول (Link to)، دکمه View of This Drawing را انتخاب کنیم، پنجره Edit Hyperlink تغییر کرده و به شکل زیر در می آید.

دستور هایپرلینک در اتوکد

این پنجره فقط یک قسمت جدید دارد.

قسمت Select the view of this: در این قسمت میتوانیم فضای Model، یا Layout در فایل جاری را انتخاب کنیم. با انتخاب یکی از آنها و هنگام نگه داشتن کلید Ctrl و زدن دکمه چپ موس، به فضای مورد نظر هدایت میشویم.

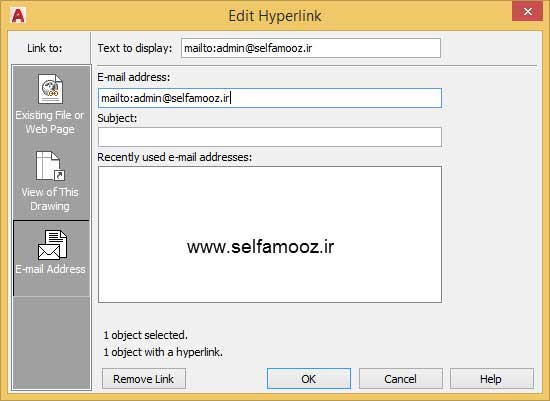

اگر در قسمت اول (Link to)، دکمه E-mail Address را انتخاب کنیم، پنجره Edit Hyperlink تغییر کرده و به شکل زیر در می آید.

دستور هایپرلینک در اتوکد

قسمت E-mail address: در این قسمت میتوانیم ایمیل مورد نظر را وارد کنیم.

قسمت Subject: در این قسمت میتوانیم موضوع ایمیل را وارد کنیم.

قسمت Recently used e-mail address: در این قسمت میتوانیم لیست ایمیلهایی را که در این جا میبینیم را انتخاب کنیم. این لیست، مجموعه ای از ایمیلهایی است که قبلاً انتخاب کردیم.

PDF مقاله را میتوانید از لینک زیر دریافت کنید:

دریافت مقاله دستور هایپرلینک در اتوکد

رسول محمدی

رسول محمدی هستم. رشته تخصصیم نقشه کشی و طراحی صنعتی هست. مقاله‎ و آموزش‏ هایی در رابطه با نرم افزارهای طراحی مکانیکی تهیه می کنم و در اختیار علاقمندان قرار می دم.
