راهنمای استفاده از لیسپ

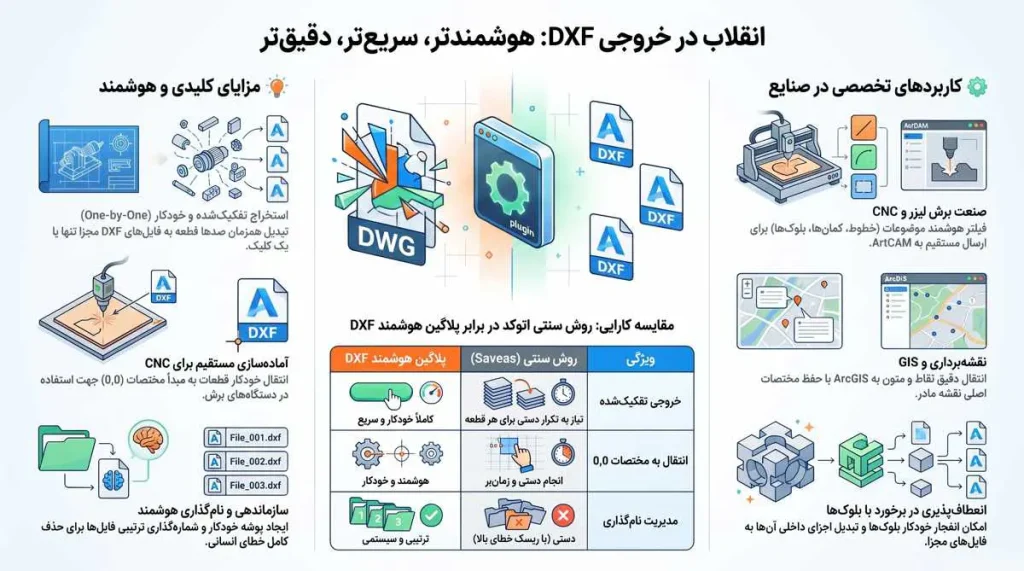

با استفاده از لیسپ گرفتن خروجی DXF از اتوکد میتوان به راحتی فایلهای اتوکد را به فایلهایی با پسوند DXF (جهت باز کردن در نرم افزارهای دیگر) تبدیل کرد.
این محصول دو نوع خروجی دارد که یکی برای تبدیل DWG به DXF به صورت هر موضوع در یک فایل میباشد.
با استفاده از این نوع خروجی، هر کدام از موضوعاتی که انتخاب کنیم به صورت جداگانه در یک فایل ذخیره میشود.
یکی دیگر از خروجیها برای تبدیل فرمت DWG به DXF به صورت یکجا و در یک فایل میباشد.
با استفاده از این لیسپ فقط کافیست با انتخاب موضوعات مورد نظر و انتخاب نام مورد نظر برای ذخیره، موضوعات انتخابی در یک فایل ذخیره شود.
اگر به آموزشهای دیگر اتوکد علاقه دارید، میتوانید مطالب مختلف و رایگان در زمینه آموزش اتوکد را مطالعه کنید.
همچنین اگر به آموزشهای حرفه ای اتوکد علاقه دارید، میتوانید مطالب مختلف در زمینه آموزش اتوکد را مشاهده کنید.
نحوه استفاده از نسخه آزمایشی و رایگان لیسپها
در ویدئوی بالا نحوه دریافت و استفاده از نسخه رایگان (آزمایشی) لیسپها را توضیح دادم.
با استفاده از نسخه رایگان لیسپ میتوانید قبل از تهیه آن از کارایی و قابلیت لیسپ مورد نظر مطمئن شده و با اطمینان کامل آنرا تهیه کنید.
نحوه دریافت کد فعالسازی لیسپها
در ویدئوی بالا نحوه دریافت کد فعالسازی لیسپها بعد از تهیه آنرا توضیح دادم.
با استفاده از کد فعالسازی میتوانید هر لیسپ را (در صورت تهیه لیسپ تک کاربره) فقط روی یک سیستم اجرا کنید.
اگر به تعداد کاربرهای بیشتری برای استفاده از لیسپ نیاز دارید، میتوانید نسخه های 5 کاربره یا 10 کاربره (بر اساس نیاز) را تهیه کنید.
این محصول به صورت دانلودی میباشد و پس از تکمیل خرید، در ایمیل و در پنل کاربری و بخش دانلودها (در صورت ثبت نام در سایت) قابل دانلود میباشد.
روند معمولی تبدیل فایل اتوکد به DXF
برای گرفتن خروجی DXF از اتوکد ، میبایست دستور Saveas را در خط فرمان نوشته و اجرا کنیم.
بعد از آن پنجره Save Drawing As ظاهر میشود.
در این پنجره میتوانیم نام و مسیر ذخیره فایل DXF را مشخص کنیم.
با تایید این پنجره، فایل DXF در مسیر مشخص شده ساخته میشود.
بعد از خرید لیسپ گرفتن خروجی DXF از اتوکد چه چیزی دریافت میکنید
- فایل FAS برنامه، جهت استفاده و بارگذاری در نرم افزار اتوکد
- پشتیبانی کامل تیم سِلف آموز جهت برطرف کردن ایرادهای شما عزیزان
- پاسخ به سوالات شما در رابطه با این برنامه
نکته: فایل با پسوند FAS، همان فایل لیسپ میباشد ولی برای بارگذاری و اجرای سریعتر کد گذاری شده است.
در صورتی که به یادگیری برنامه نویسی اتولیسپ در اتوکد علاقمند هستید، میتوانید کتاب آموزش اتولیسپ را تهیه کنید. این کتاب، کاملترین مرجع یادگیری این زبان برنامه نویسی به زبان فارسی میباشد.
فواید استفاده از خرید لیسپ گرفتن خروجی DXF از اتوکد
- صرفه جویی حداکثر زمان برای تبدیل فایل اتوکد به DXF
- گرفتن خروجی DXF به صورت یک موضوع در هر فایل
- گرفتن خروجی DXF به صورت همه موضوعات در یک فایل
۱۵۷,۰۰۰ تومان
۱۵۷,۰۰۰ تومان
۱۳۱,۰۰۰ تومان
نکاتی که قبل از استفاده از برنامه حتما باید انجام دهید
توجه: کارهایی که در ادامه گفته میشود برای زمانی است که برنامه را تهیه کرده باشید.
بعد از دریافت برنامه یک فایل زیپ در اختیار شما قرار میگیرد. فایل زیپ را از حالت فشرده خارج کنید (بهتر است از برنامه Winrar برای خارج کردن از حالت فشرده استفاده کنید. روی فایل زیپ راست کلیک کرده و گزینه Extract Here را انتخاب کنید.).
بعد از اینکه فایل را از حالت فشرده خارج کردید، یک پوشه به اسم Selfamooz دارید. پوشه با تمام محتویات آنرا در درایو C کپی کنید. حال اگر داخل پوشه Selfamooz را ببینید، یه پوشه دیگر به اسم برنامه داخل آن است.
اسم این پوشه به این صورت است که ابتدا اسم برنامه و بعد داخل پرانتز دستوری که برنامه با آن اجرا میشود.
داخل این پوشه سه فایل قرار دارد که شامل:
- یک فایل با پسوند VLX (فایل لیسپ برنامه که کدگذاری شده است.)
- یک فایل با پسوند DVB (فایل VBA برنامه)
- یک فایل با پسوند LSP (فایل لیسپ برای اجرای راحتتر فایل VBA)
داخل همین پوشه، یک پوشه به اسم Font قرار دارد. داخل پوشه Font، چند فونت قرار دارد. همه فونتها را انتخاب کرده، راست کلیک کنید و گزینه Install را انتخاب کنید تا فونتها در سیستم نصب شوند.
بعد از نصب فونتها، نوبت به اجرای برنامه میرسد. وارد نرم افزار اتوکد میشویم. دستور AP را اجرا کرده و در پنجره باز شده سه فایلی VLX, DVB, LSP را انتخاب کرده و دکمه Load را در پنجره میزنیم.
اگر بعد از زدن دکمه Load، پنجره بالا ظاهر شد، در این پنجره دکمه Always Load را میزنیم.
برای اجرای برنامه حتما باید ماژول VBA اتوکد، در سیستم شما نصب شده باشد.
برای نصب ماژول VBA اتوکد مقاله زیر را مطالعه کنید:
برای اطمینان از لود شدن فایل VBA (فایل با پسوند DVB) دستور VBAMan در اتوکد را اجرا کنید. اگر در پنجره VBA Manager، در قسمت Projects، فایل DVB موجود بود به معنی اینست که فایل VBA لود شده است. اگر در این قسمت فایل برنامه موجود نبود، دکمه Load را زده و فایل برنامه را لود کنید.
حال برنامه آماده اجراست. فقط کافیست دستور برنامه را در خط فرمان نوشته و اینتر بزنید.
طریقه استفاده از لیسپ گرفتن خروجی DXF از اتوکد
همانطور که در ابتدا گفته شد، این محصول شامل دو نوع خروجی است که یکی برای تبدیل فایل اتوکد به DXF به صورت هر موضوع در یک فایل و دیگری برای تبدیل فرمت DWG به DXF به صورت یکجا و در یک فایل میباشد.
در این قسمت به توضیح هر کدام از این خروجیها به صورت جداگانه میپردازیم:

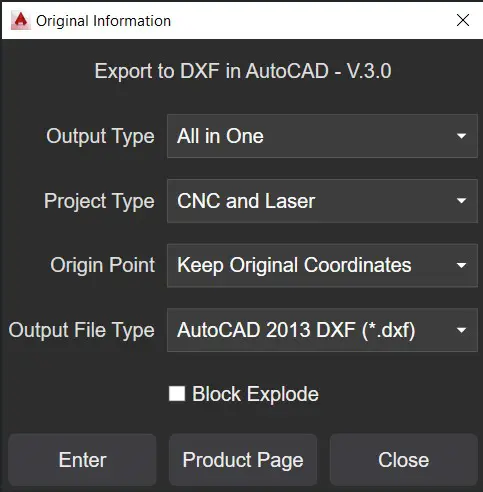

دستور exptodxf را در خط فرمان نوشته و آنرا اجرا میکنیم.
به توضیح پیغامهای برنامه میپردازیم:
What kind of Output Do You Want [1by1/All]:
چه نوع خروجی را میخواهید؟
در این قسمت و با انتخاب گزینه 1by1، مراحل زیر را طی کرده و منجر به خروجی هر موضوع به صورت جداگانه در یک فایل با پسوند DXF میشود.
Select Objects:
موضوعهای مورد نظر را انتخاب میکنیم.
Specify Starting Number <#>:
شماره شروع را مشخص میکنیم. در این قسمت میتوانیم یک شماره به عنوان نام فایلی که ترسیم مورد نظر در آن ذخیره میشود را انتخاب کنیم.
همینطور میتوانیم شماره ای که خود برنامه پیشنهاد میدهد را با فشردن اینتر انتخاب کنیم.
با انتخاب یک عدد و فشردن اینتر هر ترسیم در یک فایل در پوشه Documents سیستم و با پسوند DXF ذخیره میشود.
حال اگر گزینه All را انتخاب کنیم، مراحل زیر را طی کرده و منجر به خروجی همه ترسیمات و موضوعها در یک فایل با پسوند DXF میشود.
Select Objects:
موضوعهای مورد نظر را انتخاب میکنیم.
Specify File Name:
در این قسمت میتوانیم یک نام برای فایل DXF در نظر بگیریم.
همچنین با فشردن اینتر نام فایل DXF همان نام فایل اصلی را به خود اختصاص میدهد.
حال یک فایل با پسوند DXF در پوشه Documents سیستم ذخیره میشود.
